LA 3247 - Acciaio per lavorazione a freddo 4524
EN HS 2.9.1.8 (Ex AFNOR Z110 DKCWV 9.8.4.2.1) - W.Nr 1.3247 - AISI M42
Impieghi industriali
Elementi per stampi
Soglie d’iniezione.
Lame per cesoie
Inserti per utensili da taglio.
Spessori, rulli, pezzi d’usura.
Composizione chimica in % secondo la norma ISO 4957
| C | Mn | Si | Cr | Mo | V | W | Co | S | P | Fe | |
| Mini | 1,05 | - | - | 3,50 | 9,00 | 0,90 | 1,20 | 7,50 | - | - | Base |
| Maxi | 1,15 | 0,40 | 0,70 | 4,50 | 10,00 | 1,30 | 1,90 | 8,50 | 0,030 | 0,030 | Base |
Proprietà fisiche a 20 °C
Densità : 8,1
Modulo d’elasticità E : 220 000 N/mm²
Coefficiente di Poisson V : 0,3
Coefficiente medio di dilatazione in m/m* °C
tra 20 °C e 100 °C : 11,0 x 10-6
tra 20 °C e 200 °C : 11,5 x 10-6
tra 20 °C e 400 °C : 12,4 x 10-6
Conducibilità termica a 20 °C in W (m*k) : 20
Magnetico
Punti di trasformazione
- Ac1 : 830 °C, - Ac3 : 880 °C.
Fucinatura
1200 °C - 950 °C seguita da un raffreddamento lento e guidato.
Ricotto
950 °C / 850 °C con successivo raffreddamento lento e guidato 15 °C/ora tra i due valori.
Stato di fornitura
Acciaio consegnato allo stato ricotto ≤ 300 HB. Controllo US secondo EN 10228-3 Classe 3.
Attitudine all’uso
In base al trattamento termico realizzato e alle caratteristiche meccaniche desiderate:
- Acciaio rapido utilizzato nella realizzazione di stampi per la trasformazione di materie plastiche, per il taglio, la fucinatura e l’imbutitura a freddo.
- Grande intensità di tempra.
- Grande resistenza all’usura.
- Grande attitudine alla nitrurazione e ai trattamenti superficiali.
- Cattiva resistenza alla corrosione.
Attitudine alla lucidatura
Idoneo alla lucidatura 'brillante 6 micron'.
Trattamento termico
Tempra:
- preriscaldamento a 550 °C,
- riscaldamento a 830 °C,
- riscaldamento tra 1000 e 1180 °C in base alla durezza ricercata
- tempra con gas, in bagni di sale, o in olio caldo.
Rinvenimento:
3 rinvenimenti successivi di 3 ore minimo a temperatura,
- primo rinvenimento a 550 °C,
- secondo rinvenimento tra 550 °C e 650 °C in base alla durezza desiderata,
- terzo rinvenimento adattato alla temperatura del secondo rinvenimento.

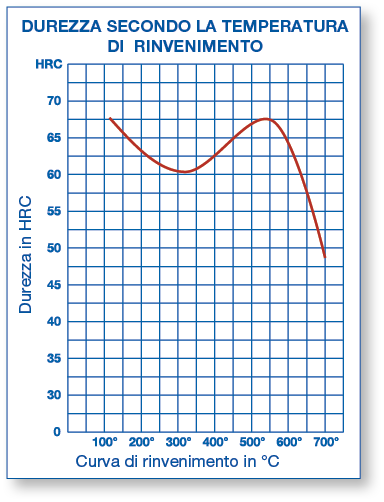

Curva di rinvenimento
Campioni trattati su provette con uno spessore di 25 mm.
Attitudine alla saldatura
Sconsigliato.
