LAPM 2053 - Acciaio rapido ad alto contenuto di vanadio LAPM2053-5013
EN HS 4.3.8 - W.Nr 1.3352 Elaborazione Metallurgia delle polveri
Impieghi industriali
Stampi plastica e componenti per stampi, gruppi estrazione.
Utensile da taglio e sbavatura.
Lama a taglio caldo.
Coltelleria.
Composizione chimica in %
| C | Mn | Si | Cr | Mo | V | W | Co | S | P | Fe | |
| Mini | 2,46 | - | - | 4,00 | 2,60 | 7,50 | 4,00 | - | - | - | Base |
| Maxi | 2,50 | 0,40 | 0,60 | 4,50 | 3,20 | 8,00 | 4,50 | 0,90 | 0,03 | 0,03 | Base |
Proprietà fisiche a 20 °C
Densità: 7,70
Modulo d’elasticità E : 250 000 N/mm²
Coefficiente di Poisson V: 0,3
Coefficiente medio di dilatazione in m/m* °C
tra 20 °C e 400 °C11,1 x 10-6
tra 20 °C e 600 °C11,7 x 10-6
Conducibilità termica a 20 °C in W (m*k) : 24
Conducibilità termica a 400 °C in W (m*k):28
Magnetico
Fucinatura
1100 °C - 900 °C seguita da un raffreddamento lento.
Ricotto
870 °C / 900 °C con raffreddamento lento a 700 °C.
Stato di fornitura
Acciaio consegnato allo stato ricotto, durezza ≤ 300 HB.
Traitement thermique
Tempra:
- preriscaldamento a 550 °C e 830 °C,
- riscaldamento tra 1000 e 1180 °C, a seconda delle applicazioni richieste,
- reffreddamento con gas.
Stima delle durezze in base alla temperatura di messa in soluzione
Temperatura en °C | Durezza HRC |
1000 | 61 |
1050 | 63 |
1100 | 64 |
1140 | 65 |
1180 | 66 |

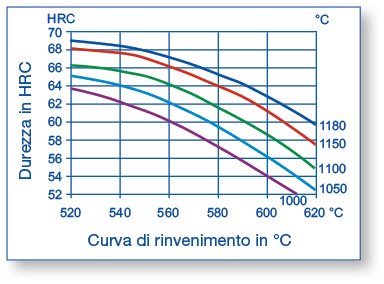

Rinvenimento:
3 rinvenimenti successivi di 3 ore a temperatura.
Primo rinvenimento a 560°C.
Secondo e terzo rinvenimento da 560°C a seconda della durezza desiderata.
Spessori disponibili
 | 400X150 |
Identification
LAPM2053
Aptitude d'emploi
- Eccellente resistenza all’usura.
- Buona resistenza all’abrasione.
- Buona attitudine alla lucidatura.
- Eccellente attitudine ai rivestimenti PVD.
- Saldatura sconsigliata.
