LA 2162 - Acciaio da cementazione LA2162-5028
EN 21MnCr5 (Ex AFNOR 20MC5) - W.Nr 1.2162
Impieghi industriali
Pezzi meccanici d’usura. - Colonne di guida.- Alberi, assali, spolette.
Composizione chimica in %
| C | Mn | Si | Cr | S | P | Fe | |
| Mini | 0,18 | 1,10 | 0,15 | 1,00 | - | - | Base |
| Maxi | 0,25 | 1,40 | 0,35 | 1,30 | 0,030 | 0,030 | Base |
Proprietà fisiche a 20 °C
Densità. : 7,85
Modulo d’elasticità E : 210 000 N/mm²
Coefficiente di Poisson V : 0,3
Coefficiente medio di dilatazione in m/m* °C
tra 20 °C e 100 °C : 12,2 x 10-6
tra 20 °C e 200 °C : 12,9 x 10-6
tra 20 °C e 400 °C : 13,9 x 10-6
tra 20 °C e 600 °C : 14,5 x 10-6
Conducibilità termica a 20 °C in W (m*k). : 39
Magnetico
Punti di trasformazione
- Ac1 : 740 °C,
- Ac3 : 820 °C.
Fucinatura
1100 °C - 900 °C.
Ricotto
720 °C seguita da un raffreddamento lento e guidato.
Stato di fornitura
Acciaio consegnato allo stato ricotto ≤ 220 HB.
Controllo US secondo EN 10308-3 Classe 3.
Attitudine all’uso
In base al trattamento termico effettuato:
- Acciaio da cementazione debolmente legato, utilizzato nella meccanica generale.
- Buone proprietà meccaniche.
- Grande durezza superficiale su strato cementato > 750HV.
- Debole resistenza alla corrosione.
Attitudine alla lucidatura
Idoneo alla lucidatura 'brillante 6 micron’.
Riferirsi alla tabella delle corrispondenze e delle note tecniche a fine catalogo.
Trattamento termico
Cementazione: 900 °C.
Tempra:
- preriscaldamento a 680 °C,
- riscaldamento a 850 °C,
- tempra agitata in acqua o in olio caldo.
Rinvenimento: A partire da 130 °C in base alla durezza e alle caratteristiche meccaniche desiderate.

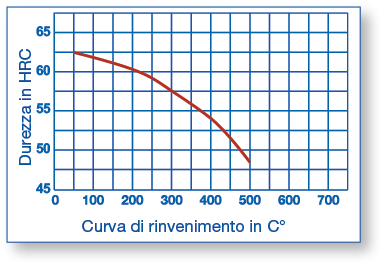

Curva di rinvenimento
Campioni trattati su provette con uno spessore di 25 mm.
Attitudine alla saldatura
Adatto alla saldatura TIG e al laser.
Bacchetta WRLA3 Ø 1,6. Codice Lugand: 43 05 110
Sezioni disponibili in mm
| 2020x21 | 2000x31 | 2020x41 | |
2020x51 | 2020x61 | 1970x71 | ||
2000x81 | 2020x91 | 1800x100 | ||
1850x160 | 1550x250 |
