LA 2343 ESR - Acciaio per trattamento termico 50 36
EN X37 CrMoV5.1 ESR (Ex AFNOR EZ38CDV5.1) W.Nr 1.2343 ESU – AISI H11ESR Elaborazione modalità rifusione tramite elettrodo fusibile

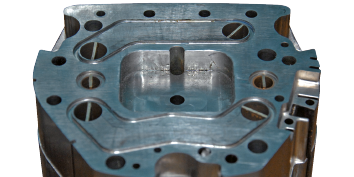

Impieghi industriali
Stampi materie plastiche molto grandi.
Stampi iniezione sotto pressione di leghe leggere.
Stampi iniezione bassa pressione.
Strumenti e matrici per la filatura.
Utensili e matrici di forgiatura a caldo.
Pezzi di meccanica generale.
Composizione chimica in %
C | Mn | Si | Cr | Mo | V | Ni | S | P | |
Mini | 0,39 | 0,3 | 0,85 | 4,9 | 1,2 | 0,42 | 0,2 | - | - |
Maxi | 0,42 | 0,45 | 1 | 5,2 | 1,4 | 0,5 | 0,27 | 0,0015 | 0,015 |
Proprietà fisiche a 20 °C
Densità. : 7,85
Modulo d’elasticità E. : 215 000 N/mm²
Coefficiente di Poisson V : 0,3
Coefficiente medio di dilatazione in m/m* °C
tra 20 °C e 100 °C : 11,5 x 10-6
tra 20 °C e 200 °C. : 12,0 x 10-6
tra 20 °C e 400 °C : 12,6 x 10-6
tra 20 °C e 600 °C. : 13,2 x 10-6
Conducibilità termica a 20 °C in W (m*k) : 26
Magnetico
Punti di trasformazione
Points de transformation Ac1 : 840 °C, Ac3 : 900 °C
Fucinatura
1100 °C - 900 °C seguita da un raffreddamento lento e guidato.
Ricotto
750°C
Stato di fornitura
Materiale con riferimento secondo SEH.I.01.5036.
Materiale prodotto e collaudato secondo lo standard NADCA 229 - 2018
Struttura < AS4
Acciaio consegnato allo stato ricotto ≤ 240 HB.
Controllo US secondo EN 10228-3 Classe 4.
Attitudine all’uso
In base al trattamento termico realizzato e alle caratteristiche meccaniche desiderate:
- Acciaio per utensili altolegato utilizzato nelle attività di realizzazione di stampi per la trasformazione di materie plastiche, di leghe leggere e nella realizzazione di utensili e di matrici di forgiatura a caldo.
- Altissima stabilità dimensionale.
- Grande resistenza agli urti e alla fatica termica.
- Buona resistenza all’usura.
- Eccellente attitudine alla nitrurazione ed ai trattamenti superficiali.
Attitudine alla lucidatura
Idoneo alla lucidatura tipo ‘poliottica 1 micron’.
Riferirsi alla tabella delle corrispondenze e delle note tecniche a fine catalogo.
(Soggetto a parametri di esecuzione dei trattamento termici coerenti con il risultato da ottenere).
Attitudine alla fotoincisione
La tipologia LA2343ESR è adatta alla. fotoincisione chimica e alla fotoincisione laser.
Questa operazione deve essere preceduta da un test su provetta. In caso di Vs. esigenza particolare, consultateci.
Trattamento termico
Tempra:
- preriscaldamento a 750 °C,
- riscaldamento a 1010 °C,
- tempra in olio caldo, o in bagno di sali, o con gas.
Rinvenimento:
- due rinvenimenti successivi,
- 1° rinvenimento a 550 °C,
- 2° rinvenimento in base alla durezza ricercata,
- Per ottenere la durezza massima, effettuare due rinvenimenti a 550 °C.

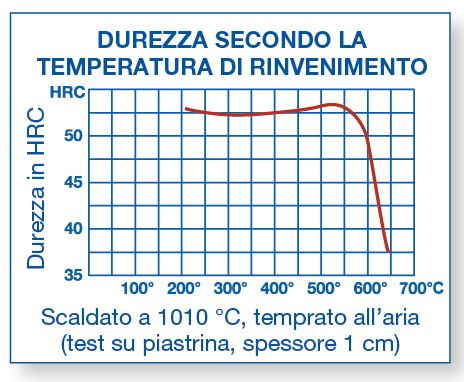

Curva di rinvenimento
Campioni trattati su provette con uno spessore di 25 mm.
Attitudine alla saldatura
Adatto alla saldatura TIG e al laser.
Bacchetta WRLA4 Ø 1,6. Codice Lugand: 43 05 005.
Sezioni disponibili in mm
| 21 | 26 | 31 | 36 | 41 | 46 | 51 | 56 | 61 | 66 | 71 | 76 | 81 | 91 | 101 |
111 | 121 | 131 | 141 | 151 | 162 | 182 | 202 | ||||||||
| Spess. | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 |
170 | 180 | 210 | 250 | 280 | 310 | 350 | 410 | 450 | 510 | 550 | 610 | ||||
