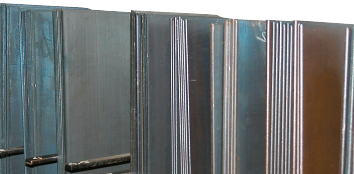

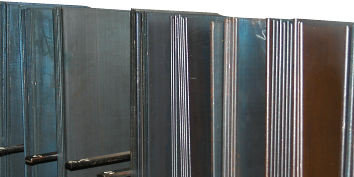

LA1744 - Lamiera calibrata LA1744

EN C75 - (Ex AFNOR XC75) - W.Nr 1.1258 - «Lamiera blu»

Proprietà fisiche a 20 °C

Densità : 7,85

Modulo d’elasticità E : 210 000 N/mm²

Coefficiente di Poisson V : 0,28

Coefficiente medio di dilatazione in m/m* °C
tra 20 °C e 100 °C
: 12,1 x 10-6

Conducibilità termica a 20 °C in W (m*k) : 45

Magnetico

Punti di trasformazione

- Ac1 : 730 °C, - Ac3 : 795 °C.

Fucinatura

1100 °C - 900 °C seguita da un raffreddamento lento e guidato.

Stato di fornitura

Acciaio consegnato allo stato indurito.

Le lamiere calibrate sono ottenute tramite un’operazione finale di laminazione a freddo e lo stato superficiale non presenta calamina. Il colore blu da cui proviene il nome è ottenuto tramite un bagno di sali a 400 °C.

L’incrudimento superficiale dato dalle operazioni di laminazione a freddo conferisce ai prodotti dei valori di resistenza meccanica compresa tra 800 e 1000 MPa.

Identificazione: grezzo

Attitudini

Lamiere "blu" utilizzate per realizzare calibri, calibri per spessori.

Calibri, camme, strumenti di misura, contropiastre per stampi, calibri per spessori, piccoli attrezzi e, in generale, tutti i pezzi con una resistenza media all’usura.

Planarità in mm

Tolleranze sullo spessore in mm

Trattamento termico

Tempra: - preriscaldamento a 680 °C,
- riscaldamento a 875 °C,
- tempra agitata in acqua o in olio caldo o in un bagno di sali.

Rinvenimento: A partire da 120 °C secondo le caratteristiche meccaniche e la durezza desiderata.

Curva di rinvenimento

Campioni trattati su provette con uno spessore di 25 mm.

LA 1744 - Lunghezza 1500 mm
Spes.
mm
Largh.Codice LugandProdotto€ senza IVAPeso kg
0,326048 30 003TOLE A CALIBRE XC75 1500X260X 0,3 LA174414,54€0,96
0,426048 30 006TOLE A CALIBRE XC75 1500X260X 0,4 LA174419,28€1,28
0,526048 30 009TOLE A CALIBRE XC75 1500X260X 0,5 LA174423,18€1,60
0,626048 30 012TOLE A CALIBRE XC75 1500X260X 0,6 LA174425,00€1,92
0,726048 30 015TOLE A CALIBRE XC75 1500X260X 0,7 LA174430,02€2,24
0,826048 30 018TOLE A CALIBRE XC75 1500X260X 0,8 LA174431,67€2,56
0,926048 30 019TOLE A CALIBRE XC75 1500X260X 0,9 LA174435,83€2,88
126048 30 021TOLE A CALIBRE XC75 1500X260X 1 LA174440,90€3,20
1,226048 30 024TOLE A CALIBRE XC75 1500X260X 1,2 LA174449,52€3,84
1,526048 30 027TOLE A CALIBRE XC75 1500X260X 1,5 LA174455,00€4,80
226048 30 030TOLE A CALIBRE XC75 1500X260X 2 LA174471,67€6,40
2,526048 30 033TOLE A CALIBRE XC75 1500X260X 2,5 LA174489,17€8,00
326048 30 036TOLE A CALIBRE XC75 1500X260X 3 LA1744102,50€9,59
3,526048 30 039TOLE A CALIBRE XC75 1500X260X 3,5 LA1744120,00€11,19
426048 30 042TOLE A CALIBRE XC75 1500X260X 4 LA1744146,67€12,79
4,526048 30 045TOLE A CALIBRE XC75 1500X260X 4,5 LA1744154,17€14,39
526048 30 048TOLE A CALIBRE XC75 1500X260X 5 LA1744170,83€15,99
5,526048 30 051TOLE A CALIBRE XC75 1500X260X 5,5 LA1744188,33€17,59
626048 30 054TOLE A CALIBRE XC75 1500X260X 6 LA1744205,00€19,19
6,526048 30 057TOLE A CALIBRE XC75 1500X260X 6,5 LA1744221,67€20,79
726048 30 060TOLE A CALIBRE XC75 1500X260X 7 LA1744240,83€22,39
826048 30 063TOLE A CALIBRE XC75 1500X260X 8 LA1744275,00€25,58
926048 30 066TOLE A CALIBRE XC75 1500X260X 9 LA1744310,00€28,78
1026048 30 069TOLE A CALIBRE XC75 1500X260X10 LA1744344,17€31,98
1225048 30 072TOLE A CALIBRE XC75 1500X250X12 LA1744396,67€36,90
1525048 30 075TOLE A CALIBRE XC75 1500X250X15 LA1744501,67€46,13
151048 30 078TOLE A CALIBRE XC75 1500X510X 1 LA174484,15€6,27
1,551048 30 081TOLE A CALIBRE XC75 1500X510X 1,5 LA1744115,83€9,41
251048 30 084TOLE A CALIBRE XC75 1500X510X 2 LA1744161,71€12,55
2,551048 30 087TOLE A CALIBRE XC75 1500X510X 2,5 LA1744188,33€15,68
353048 30 090TOLE A CALIBRE XC75 1500X530X 3 LA1744225,83€19,56
3,553048 30 093TOLE A CALIBRE XC75 1500X530X 3,5 LA1744264,17€22,82
453048 30 096TOLE A CALIBRE XC75 1500X530X 4 LA1744320,91€26,08
553048 30 099TOLE A CALIBRE XC75 1500X530X 5 LA1744375,83€32,60
650048 30 102TOLE A CALIBRE XC75 1500X500X 6 LA1744425,83€36,90
850048 30 105TOLE A CALIBRE XC75 1500X500X 8 LA1744614,17€49,20
1050048 30 108TOLE A CALIBRE XC75 1500X500X10 LA1744766,67€61,50
1250048 30 111TOLE A CALIBRE XC75 1500X500X12 LA1744920,83€73,80
1550048 30 114TOLE A CALIBRE XC75 1500X500X15 LA17441 150,00€92,25

Composizione chimico in %

CMnSiSPFe
Mini0,650,300,10--Base
Maxi0,750,800,300,0300,030Base
