LA 166 - Acciaio da cementazione 50 28

Ex AFNOR 18NC5 - (sostituisce 16NC6) - EN 18NiCr5-4. W.Nr 1.5810

Consegna ≤ 190 HB
Cementazione + tempra 62 HRC
Lucidatura

Composizione chimico in %

CMnSiCrMoNiSPFe
Mini0,150,600,150,70-1,20--Base
Maxi0,200,900,401,000,251,500,0300,030Base

Proprietà fisiche a 20 °C

Densità : 7,85

Modulo d’elasticità E : 210 000 N/mm²

Coefficiente di Poisson V : 0,3

Coefficiente medio di dilatazione in m/m* °C
tra 20 °C e 100 °C
: 11,0 x 10-6
tra 20 °C e 700 °C : 14,2 x 10-6

Conducibilità termica a 20 °C in W (m*k) : 32

Magnetico

Punti di trasformazione

- Ac1 : 720 °C,
- Ac3 : 825 °C.

Fucinatura

1100 °C - 900 °C.

Ricotto

825 °C seguita da un raffreddamento lento e guidato.

Stato di fornitura

Acciaio consegnato allo stato ricotto ≤ 190 HB.

Controllo US secondo EN 10308-3 Classe 3.

Identificazione: verde scuro .

Caratteristiche meccaniche

In base alla temperatura di rinvenimento:
: Rinvenimento 150 °C : Rinvenimento 575 °C

: Rm : 1200 MPa : Rm : 800 MPa

: Rp 0,2 : 1050 MPa : Rp 0,2 : 700 MPa

: A % (5d) : 11 % : A % (5d) : 19 %

: KCU : 90 J/cm² : KCU : 150 J/cm²

Attitudine all’uso

In base al trattamento termico effettuato:

- Acciaio da cementazione debolmente legato, utilizzato nella meccanica generale.

- Buone proprietà meccaniche.

- Grande durezza superficiale su strato cementato ≥ 750HV.

- Debole resistenza alla corrosione.

Attitudine alla lucidatura

Idoneo alla lucidatura 'brillante 6 micron’.

Riferirsi alla tabella delle corrispondenze e delle note tecniche a fine catalogo.

Trattamento termico

Cementazione: 900 °C.

Tempra: - preriscaldamento a 680 °C,
- riscaldamento a 850 °C,
- tempra agitata in acqua o in olio caldo.

Rinvenimento: A partire da 130 °C in base alla durezza e alle caratteristiche meccaniche desiderate.

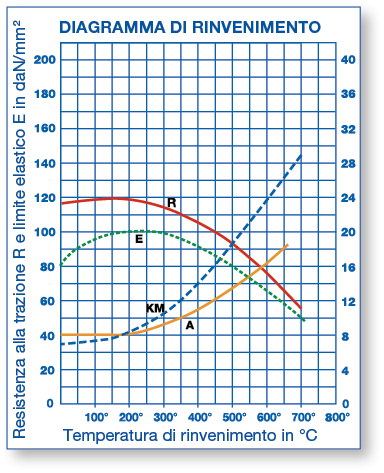

Curva di rinvenimento

Campioni trattati su provette con uno spessore di 25 mm.

Attitudine alla saldatura

Adatto alla saldatura TIG e al laser.

Bacchetta WRLA3 Ø 1,6. Codice Lugand: 43 05 110

Sezioni disponibili in mm

202530354050556065
70808590100110

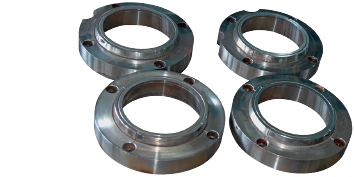

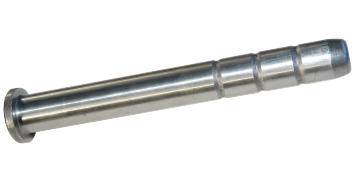

Impieghi industriali

Pezzi meccanici d’usura.

Colonne di guida.

Alberi, assali, spolette.
