LA 5083 CP - Lega di alluminio 52 43

EN AW-AlMg4, 5 Mn 0,7 - AFNOR 5083 (ancienne AG4,5MC) - DIN AlMg4,5 Mn - ASTM 5083

Consegna 70 HBW
Lucidatura

Composizione chimico in %

FeZnCuMgMnSiCrTiAl
Mini--4,000,40-0,05-Base
Maxi0,400,250,104,901,000,400,250,15Base

Proprietà fisiche a 20 °C

Intervallo di fusione : 570-640 °C

Densità : 2,66

Modulo d’elasticità E : 71 000 N/mm²

Coefficiente di Poisson V : 0,34

Coefficiente medio di dilatazione in m/m* °C
tra 20 °C e 100 °C
: 23,8 x 10-6

Conducibilità termica in W (m*k) : 117

Resistenza elettrica in micro-Ohms*cm : 5,9

Amagnetico

Stato di fornitura

Lega colata consegnata allo stato naturale ricotto, pronta per l’uso:

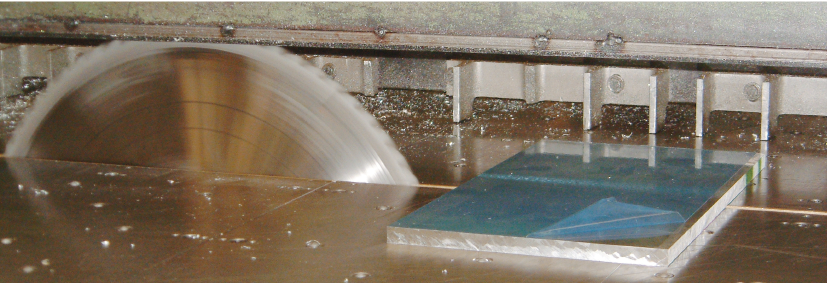

- Fresata due lati;

- Rugosità dopo la lavorazione Ra < 0,64

- Tolleranza su spessore in mm (-0,1 ; +0,1)

- Tolleranza della planarità:
spessori < 15 mm ; 0,4 mm/m,
spessori > 15 mm ; 0,15 mm/m.

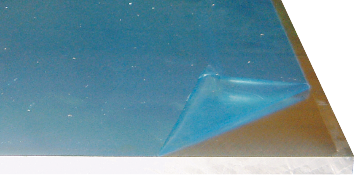

- Consegnata con pellicola di plastica adesiva su ogni lato.

- Lamiere posate piatte, lato concavo verso l’alto.

Caratteristiche meccaniche

Attitudine all’uso

- Eccellente attitudine alla lavorazione.

- Eccellente stabilità dimensionale dopo la lavorazione.

- Buona resistenza alla corrosione atmosferica e marina.

- Buona attitudine ai trattamenti di anodizzazione standard.

- Cattiva attitudine ai trattamenti di anodizzazione dura.

Le notevoli proprietà di questo prodotto colato e fresato su due lati permettono un debole livello di tensione interna, limitando i rischi di deformazione durante la lavorazione.

La buona omogeneità della struttura limita i rischi di porosità.

Attitudine alla lucidatura

Idoneo alla lucidatura ‘15 micron’.

Attitudine alla saldatura

- Idoneo alla saldatura TIG e MIG:
Bacchetta WRLA10 Ø 1,6.
Codice Lugand: 43 05 140.

- Idoneo alla saldatura a resistenza.

- Idoneo alla saldatura laser.

Spessori disponibili in mm (lamiere da 3020 x 1520 mm) altre dimensioni su richiesta

6810121516202530354045
5060708090100

Impieghi industriali

Lega di alluminio 5% di magnesio utilizzata nei settori dell’industria per la realizzazione di pezzi meccanici e di assemblaggi saldati:

- Elementi di telai o di strutture a forte tasso di lavorazione.

- Utensili.

- Componenti meccanici per macchine speciali.

- Piastre di fondazione; sagome; pezzi meccanici lavorati.
