LA 3343 - Acciaio rapido per lavoro a freddo 45 37

EN HS 6.5.2 (AFNOR Z85WDCV 6.5.4.2) - W.Nr 1.3343 - AISI M2

Consegna ≤ 260 HB
Durezza massima 63 HRC
Lucidatura
Nit. 1100 HV
PVD

Composizione chimico in %

CMnSiCrMoVWSPFe
Mini0,850,15-3,804,701,705,90--Base
Maxi0,940,400,604,505,202,106,700,0300,030Base

Proprietà fisiche a 20 °C

Densità : 8,1

Modulo d’elasticità E : 220 000 N/mm²

Coefficiente di Poisson V : 0,3

Coefficiente medio di dilatazione in m/m* °C
tra 20 °C e 100 °C
: 11,5 x 10-6
tra 20 °C e 200 °C : 11,7 x 10-6
tra 20 °C e 400 °C : 12,5 x 10-6

Conducibilità termica a 20 °C in W (m*k) : 24

Magnetico

Punti di trasformazione

- Ac1 : 830 °C, - Ac3 : 880 °C.

Fucinatura

1150 °C - 925 °C seguita da un raffreddamento lento e guidato.

Ricotto

950 °C / 850 °C con successivo raffreddamento lento e guidato 15 °C/ora tra i due valori.

Stato di fornitura

Acciaio consegnato allo stato ricotto ≤ 260 HB.

Controllo US secondo EN 10228-3 Classe 3.

Attitudine all’uso

In base al trattamento termico realizzato e alle caratteristiche meccaniche desiderate:

- Acciaio rapido utilizzato nella realizzazione di stampi metallici per la trasformazione di materie plastiche, per il taglio, per la fucinatura e la meccanica.

- Grande intensità di tempra.

- Grande resistenza all’usura.

- Grande attitudine alla nitrurazione e ai trattamenti superficiali.

- Cattiva resistenza alla corrosione.

Attitudini alla lucidatura

Idoneo alla lucidatura 'brillante 6 micron'.

Trattamento termico

Tempra: - preriscaldamento a 550 °C,
- riscaldamento a 830 °C,
- riscaldamento tra 1000 e 1180 °C in base alla durezza ricercata
- tempra con gas, in bagni di sale, o in olio caldo.

Rinvenimento: 3 rinvenimenti successivi di 3 ore minimo a temperatura,
- primo rinvenimento a 550 °C,
- secondo rinvenimento tra 550 °C e 650 °C in base alla durezza desiderata,
- terzo rinvenimento adattato alla temperatura del secondo rinvenimento.

Curva di rinvenimento

Campioni trattati su provette con uno spessore di 25 mm.

Attitudine alla saldatura

Sconsigliato.

Impieghi industriali

Elementi per stampi.

Soglie d’iniezione.

Lame di cesoie.

Inserti per utensili da taglio.

Spessori, rulli, pezzi d’usura.

EN HS 6.5.2 (AFNOR Z85WDCV 6.5.4.2) - W.Nr 1.3343 - AISI M2

LA 3343 - Tondi di precisione

Ø rettificati (h8) estremità segate - Ricotto - Lunghezza 1000 mm 3343RD

▼▼▼
ØCodice LugandProdotto€ senza IVAPeso kg
1045 37 2433343RD ROND DIA 10 X 100038,64€0,61
1245 37 2453343RD ROND DIA 12 X 1000 h845,43€0,88
1545 37 2483343RD ROND DIA 15 X 1000 h873,38€1,38
2045 37 2503343RD ROND DIA 20 X 1000 h8122,30€2,45
2545 37 2603343RD ROND DIA 25 X 1000 h8195,69€3,83
3045 37 2703343RD ROND DIA 30 X 1000 h8258,59€5,51

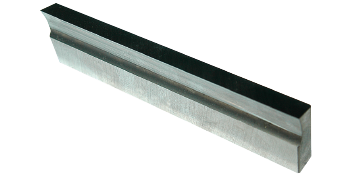

LA 3343 - Piatti di precisione

2 lati e 2 facce fresate, 2 estremità (teste) di taglio - Lunghezza 500 mm 3343F4

▼▼
SpessoreLargh.Codice LugandProdotto€ senza IVAPeso kg
3,220,245 37 0013343F4 500X 20,2X 3,235,64€0,25
30,245 37 0953343F4 500X 30,2X 3,242,77€0,38
40,245 37 1453343F4 500X 40,2X 3,251,68€0,50
50,245 37 1953343F4 500X 50,2X 3,258,81€0,63
4,220,245 37 0053343F4 500X 20,2X 4,239,21€0,33
30,245 37 1003343F4 500X 30,2X 4,248,12€0,49
40,245 37 1503343F4 500X 40,2X 4,258,81€0,66
50,245 37 2003343F4 500X 50,2X 4,265,93€0,82
5,220,245 37 0103343F4 500X 20,2X 5,244,55€0,41
30,245 37 1053343F4 500X 30,2X 5,257,03€0,61
40,245 37 1553343F4 500X 40,2X 5,265,93€0,82
50,245 37 2053343F4 500X 50,2X 5,276,63€1,02
6,220,245 37 0153343F4 500X 20,2X 6,248,12€0,49
40,245 37 1603343F4 500X 40,2X 6,273,07€0,97
50,245 37 2103343F4 500X 50,2X 6,285,55€1,21
8,220,245 37 0203343F4 500X 20,2X 8,258,81€0,65
40,245 37 1653343F4 500X 40,2X 8,287,33€1,29
50,245 37 2153343F4 500X 50,2X 8,2105,15€1,61
80,245 37 3253343F4 500X 80,4X 8,2161,28€2,57
10,220,245 37 0253343F4 500X 20,2X 10,265,93€0,80
25,245 37 0703343F4 500X 25,2X 10,274,85€1,00
30,245 37 1203343F4 500X 30,2X 10,283,76€1,20
40,245 37 1703343F4 500X 40,2X 10,2103,36€1,60
50,245 37 2203343F4 500X 50,2X 10,2122,96€2,00
80,245 37 3403343F4 500X 80,4X10,2194,88€3,20
12,225,245 37 0753343F4 500X 25,2X 12,289,11€1,20
30,245 37 1253343F4 500X 30,2X 12,2101,58€1,44
40,245 37 1753343F4 500X 40,2X 12,2119,40€1,91
15,220,245 37 0353343F4 500X 20,2X 15,285,55€1,20
25,245 37 0803343F4 500X 25,2X 15,2106,93€1,49
30,245 37 1303343F4 500X 30,2X 15,2119,40€1,79
50,245 37 2303343F4 500X 50,2X 15,2176,43€2,98
20,220,245 37 0403343F4 500X 20,2X 20,2119,40€1,59
40,245 37 1853343F4 500X 40,2X 20,2190,69€3,17
50,245 37 2353343F4 500X 50,2X 20,2226,33€3,95
60,245 37 3803343F4 500X 60,2X20,2272,16€4,75
80,445 37 3853343F4 500X 80,4X20,2347,76€6,34
30,250,245 37 4203343F4 500X 50,2X30,2327,60€5,92
60,245 37 4253343F4 500X 60,2X30,2381,36€7,10

Spessore: h8, Ra 1,6
Lunghezza 1000 mm : 0, +5 mm

: Segato, Ra 25 - : Rettificato, Ra 1,6

Il prodotto non adatta alla realizzazione di impronte / parti figura che devono ricevere lucidatura tipo ottica.

Spessore: 0, +0,2 mm, Ra 1,6 - Larghezza : 0, +0,4 mm, Ra 3,2
Lunghezza 500 mm : +0, +5 mm, Ra 25

: Segato, Ra 25 - : Fresato, Ra 3,2

Il prodotto non adatta alla realizzazione di impronte / parti figura che devono ricevere lucidatura tipo ottica.
