LA 2099 - Acciaio inossidabile pretrattato 290-330 HB pronto per l’uso 50 14

EN X7Cr13+S+QT (Ex AFNOR Z7CS13+QT) - W.Nr 1.2099 Mod - AISI 416 Mod

Consegna ≤ 330 HB
PVD

Al momento dell’ordine riguardante i blocchi di acciaio grezzi o lavorati, il cliente dovrà, in quanto professionista, controllare la durezza di cui necessita prima di qualsiasi impiego e prima della lavorazione del materiale, tenendo conto che la durezza non è un elemento sostanziale del capitolato di fornitura.

Composizione chimico in %

CMnSiCrNiSPFe
Mini0,05--11,50-0,10-Base
Maxi0,151,701,0014,001,000,200,020Base

Proprietà fisiche a 20 °C

Densità : 7,85

Modulo d’elasticità E : 205 000 N/mm²

Coefficiente di Poisson V : 0,3

Coefficiente medio di dilatazione in m/m* °C
tra 20 °C e 100 °C
: 10,6 x 10-6
tra 20 °C e 200 °C : 10,7 x 10-6
tra 20 °C e 300 °C : 10,9 x 10-6

Conducibilità termica a 20 °C in W (m*k) : 27,4

Magnetico

Fucinatura

1100 °C - 900 °C seguita da un raffreddamento lento e guidato.

Ricotto

750 °C.

Stato di fornitura

Acciaio consegnato allo stato trattato pronto per l’uso:

- Temprato rinvenuto per una durezza di 290-330 HB (30-33HRC).

Valori tipo delle caratteristiche meccaniche allo stato di fornitura:

- Resistenza meccanica Rm : 1050-920 MPa

- Limite elastico Rp 0,2 : 920-750 MPa

- Allungamento 5d :12 %

Controllo US secondo EN 10160- E3 S3// SEP 1921- E/e.

Identificazione: marrone rigato giallo .

Trattamento termico

Sconsigliato; consultarci se necessario.

Attitudine all’uso

Acciaio inossidabile ferritico-martensitico risolforato, utilizzato nella realizzazione di stampi per la trasformazione di materie plastiche.

Buona lavorabilità.

Buona stabilità dimensionale.

Buona resistenza alla corrosione in ambiente umido e agressivo.

Attitudine alla fotoincisione

La tipologia LA2099 non è idonea alla fotoincisione.

Attitudine alla lucidatura

La tipologia LA2099 non è idonea alla lucidatura.

Possibilità di lucidatura aleatoria senza garanzia del risultato.

Attitudine alla saldatura

Adatto alla saldatura TIG e al laser.

Bacchetta WRLA7 Ø 1,6. Codice Lugand: 43 05 125.

Spessori disponibili mm (larghezza max 2000 mm)

20303540455055606570
758090105115130140150160180
205

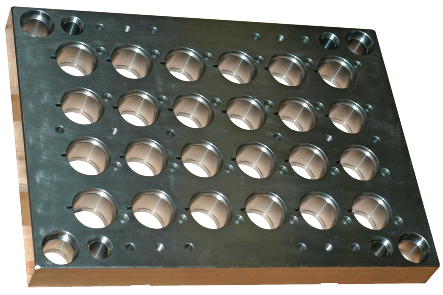

Impieghi industriali

Strutture e portastampi ( carcasse ) per stampi.

Camere Calde .

Questa tipologia è sconsigliata per la costruzione di impronte e parti figura .
