LA 2017 - Lega di alluminio 52 40

EN AW- AlCu4MgSi(A) - AFNOR 2017A (ex AU4G) - DIN AlCuMg1 - ASTM 2017A

Consegna ≤ 110 HB
Lucidatura

Composizione chimico in %

FeZnCuMgMnSiCrTi+ZrAl
Mini-3,500,400,402,00--Base
Maxi0,700,254,501,001,000,800,100,25Base

Proprietà fisiche a 20 °C

Intervallo di fusione : 510-640 °C

Densità : 2,79

Modulo d’elasticità E : 74 000 N/mm²

Coefficiente di Poisson V : 0,34

Coefficiente medio di dilatazione in m/m* °C
tra 20 °C e 100 °C
: 22,6 x 10-6

Conducibilità termica in W (m*k) : 129

Resistenza elettrica in micro-Ohms*cm
stato T4
: 5,1

Amagnetico

Stato di fornitura

Lega consegnata allo stato temprato, raddrizzata, invecchiata pronta per l’uso:

Riportarsi alla tabella delle equivalenze metallurgiche di consegna delle leghe di alluminio a fine catalogo.

- Prodotti trafilati o filati: stato T4

- Prodotti profilati: stato T3

- Prodotti laminati: stato T451.

Valori tipo delle caratteristiche meccaniche allo stato di fornituraT4:
- Resistenza meccanica Rm: < 425 MPa
- Limite elastico Rp 0,2 : > 275 MPa
- A % 5d : 15

Attitudine alla lucidatura

Idoneo alla lucidatura ‘15 micron’.

Attitudine all’uso

- Buona attitudine alla lavorazione.

- Cattiva attitudine alla deformazione a freddo (sconsigliato).

- Buona resistenza alla corrosione atmosferica.

- Cattiva resistenza alla corrosione in atmosfera marina. (Sconsigliato).

- Buona attitudine ai trattamenti di anodizzazione standard.

- Cattiva attitudine ai trattamenti di anodizzazione per decorazione (sconsigliato).

- Cattiva attitudine ai trattamenti di anodizzazione dura.

Attitudine alla saldatura

- Idoneo alla saldatura a resistenza

- Idoneo alla saldatura laser.

Tolleranze in mm

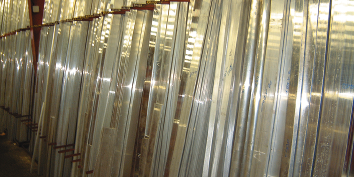

Sezioni disponibili in mm (barre lunghezza 3000 mm)

101214161820253035404550
606570808590100110120130140150
160170180200230250280300
101520253040506080100
20x1030x1030x1530x2040x1040x1540x2050x1050x1550x2050x2550x30
60x1060x1560x2060x3060x4080x1080x1580x2080x40100x10100x20

Spessori disponibili in mm (lamiere da 3000 x 1500 mm)

3456810121516202530
35405060708090100120130140150

Angolari 6060 T6 sezione in mm (lunghezza 6000 mm)

40x40x4
15x15x220x20x225x25x330x30x3
40x40x450x50x560x60x6

Impieghi industriali

Lega di alluminio 4% di rame utilizzata nei settori dell’industria per la realizzazione di pezzi meccanici debolmente sollecitati:

- Elementi per telai o di strutture debolmente sollecitati.

- Montaggio pezzi lavorati.

- Supporti.

DiametroTolleranze
8 ≥ Ø ≤ 18± 0,30 mm
18 > Ø ≤ 25± 0,35 mm
25 > Ø ≤ 40± 0,40 mm
40 > Ø ≤ 50± 0,45 mm
50 > Ø ≤ 65± 0,50 mm
65 > Ø ≤ 80± 0,70 mm
80 > Ø ≤ 100± 0,90 mm
100 > Ø ≤ 120± 1,00 mm
120 > Ø ≤ 150± 1,20 mm
150 > Ø ≤ 180± 1,40 mm
180 > Ø ≤ 220± 1,70 mm
220 > Ø ≤ 270± 2,00 mm
270 > Ø ≤ 320± 2,50 mm
