LA 1744 - Lamiera calibrata LA1744-LAC-LAF

Proprietà fisiche a 20 °C

Densità : 7,85

Modulo d’elasticità E : 210 000 N/mm²

Coefficiente di Poisson V : 0,28

Coefficiente medio di dilatazione in m/m* °C
tra 20 °C e 100 °C : 12,1 x 10-6

Conducibilità termica a 20 °C in W (m*k) : 45

Magnetico

Punti di trasformazione

- Ac1 : 730 °C, - Ac3 : 795 °C.

Fucinatura

1100 °C - 900 °C seguita da un raffreddamento lento e guidato.

Caratteristiche generali del prodotto

Le lamiere blu sono ottenute da acciai al carbonio di qualità; sono quindi idonee ad un trattamento termico di bonifica da parte dell'utilizzatore se necessario.

Una lavorazione di finitura per lavorazione a freddo conferisce a questi prodotti valori di resistenza meccanica compresi tra 650 e 850 Mpa ottimali per un’applicazione immediata, a seconda dello spessore della lamiera.

La colorazione blu della superficie che ha dato loro il nome è ottenuta da un trattamento in bagni di sale a 400°C.

Al termine del ciclo di produzione, questi prodotti sono parzialmente protetti in superficie dall'ossidazione grazie a un film d'olio.

Tuttavia, questi trattamenti non garantiscono l'assenza di zone di ossidazione sulla superficie delle lamiere (ruggine) che è sempre possibile sugli acciai al carbonio, ma senza conseguenze sulla conformità del prodotto in termini di qualità metallurgica e sul suo impiego.

Stato di consegna

Condizioni superficiali CR: Spessori ≤ 4,5 mm; laminato a
freddo incrudito; Ra min 0,5 µm.

Condizioni superficiali LC: Spessori > 4,5 mm; laminato a caldo decappato incrudito; Ra 6 µm.

Durezza: LAF ≤ 4,5 mm spessori (240-270 HB),
LAC > 4,5 mm spessori (190-225 HB).

Tolleranze sulla larghezza in mm, spessori ≤ 8mm:

l 250/260mm : -1,75;+2,5 — l 500/530mm : -2,50;+3,00

Tolleranze sulla lunghezza in mm: L1500mm +0;+10

Attitudini

Le lamiere "blu" vengono utilizzate per realizzare calibri, camme, strumenti di misura, contropiastre per stampi, spessori, piccoli utensili e, in generale, tutte le parti con resistenza all'usura media.

Allo stato trattato possono essere utilizzati per realizzare molle o utensili da taglio.

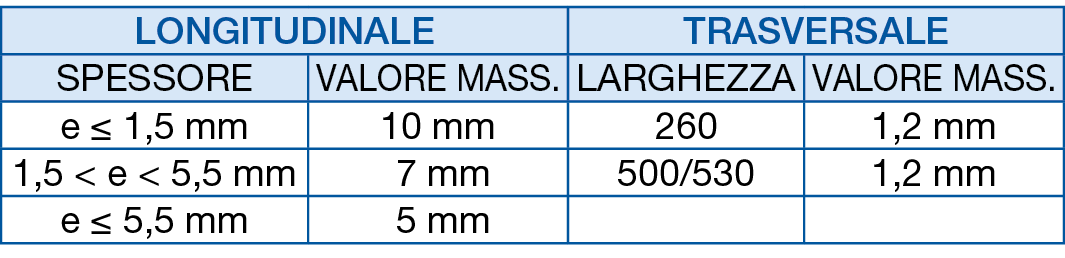

Planarità in mm

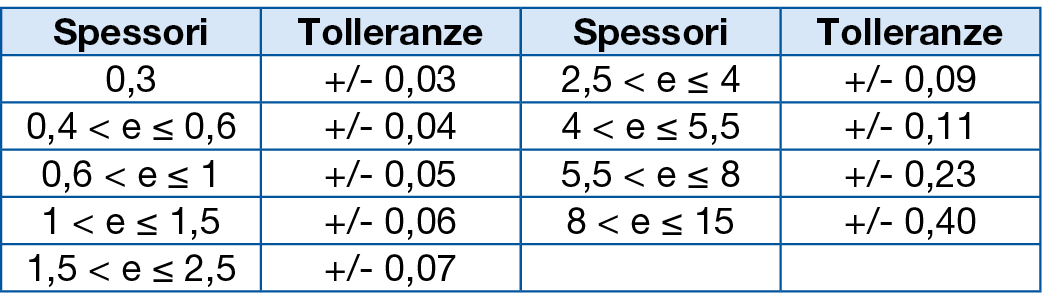

Tolleranze sullo spessore in mm

Trattamento termico

Tempra: - preriscaldamento a 680 °C,
- riscaldamento a 875 °C,
- tempra agitata in acqua o in olio caldo o in un bagno di sali.

Rinvenimento: A partire da 120 °C secondo le caratteristiche meccaniche e la durezza desiderata.

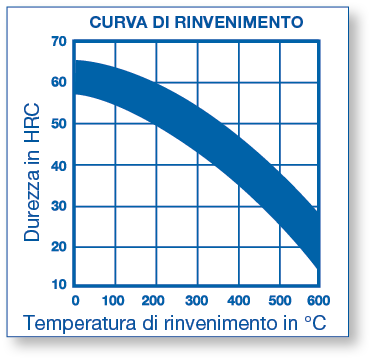

Curva di rinvenimento

Campioni trattati su provette con uno spessore di 25 mm.
