LA 7765 (GKH) - Acciaio da nitrurazione 50 40

EN 32CrMoV13+QT (Ex AFNOR 32CDV13+QT) - W.Nr 1.7765

Lucidatura
Nit. 850 HV
Consegna ≤ 340 HB
PVD

Composizione chimico in %

CMnSiCrMoVSPFe
Mini0,30--2,800,800,15--Base
Maxi0,350,700,503,301,200,350,0300,030Base

Proprietà fisiche a 20 °C

Densità : 7,85

Modulo d’elasticità E : 210 000 N/mm²

Coefficiente di Poisson V : 0,3

Coefficiente medio di dilatazione in m/m* °C
tra 20 °C e 100 °C
: 11,8 x 10-6
tra 20 °C e 500 °C : 13,6 x 10-6

Conducibilità termica a 20 °C in W (m*k) : 33

Magnetico

Punti di trasformazione

Ac1 : 800 °C, Ac3 : 845 °C.

Fucinatura

1100 °C - 900 °C seguita da un raffreddamento lento e guidato.

Ricotto

850 °C.

Stato di fornitura

Acciaio consegnato allo stato trattato 300-340 HB.

Controllo US secondo EN 10308-3 Classe 3.

Identificazione: rosso - blu .

Attitudine all’uso

In base al trattamento termico effettuato:

- Acciaio per utensili, poco utilizzato nella realizzazione di stampi per la trasformazione di materie plastiche e nella meccanica generale per le applicazioni di sfregamento.

- Altissima stabilità dimensionale.

- Grande resistenza agli urti, alla compressione e alla fatica termica.

- Buona resistenza all’usura.

- Eccellente attitudine alle nitrurazioni e ai trattamenti superficiali.

- Eccellenti proprietà dello strato nitrurato.

- Durezza superficiale 850 HV dopo la nitrurazione.

- Resistenza alla corrosione media.

Attitudine alla lucidatura

Idoneo alla lucidatura 'brillante 6 micron’.

Riferirsi alla tabella delle corrispondenze e delle note tecniche a fine catalogo.

Attitudine alla fotoincisione

La tipologia LA7765 è adatta alla. fotoincisione chimica e alla fotoincisione laser.

Questa operazione deve essere preceduta da un test su provetta. In caso di Vs. esigenza particolare, consultateci.

Trattamento termico

Tempra: - preriscaldamento a 750 °C,
- riscaldamento a 925 °C,
- tempra in olio caldo o in un bagno di sali.

Rinvenimenti: A partire da 525 °C in base alla durezza e alle caratteristiche meccaniche desiderate.

Curva di rinvenimento

Campioni trattati su provette con uno spessore di 25 mm.

Caratteristiche meccaniche

In base alla temperatura di rinvenimento:
: Rinvenimento 600 °C : Rinvenimento 660 °C

: Rm : 1300 MPa : Rm : 1000 MPa

: Rp 0,2 : 1100 MPa : Rp 0,2 : 850 MPa

: A % (5d) : 15 % : A % (5d) : 20 %

: KCU : 70 J/cm² : KCU : 170 J/cm²

Sezioni disponibili in mm

202530354045
50607080120

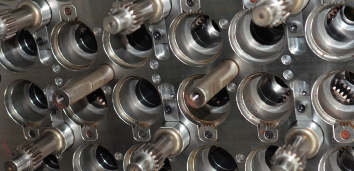

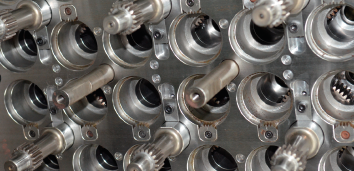

Impieghi industriali

Parti figura e elementi per stampi
per stampaggio materia plastica.

Stampi iniezione sotto pressione di leghe leggere.

Stampi iniezione bassa pressione.

Utensili e matrici di forgiatura a caldo.

Pezzi di meccanica generale.
