LA 2767 - Acciaio per trattamento termico 50 04

LA2767 – EN 45 NiCrMo 16 (Ex AFNOR 40NCD16) W.Nr 1.2767 – AISI 6F7

Consegna ≤ 270 HB
Durezza massima 54 HRC
PVD Bassa t°
Lucidatura

Composizione chimico in %

CMnSiCrNiMoSPFe
Mini0,400,200,101,203,800,15--Base
Maxi0,500,500,401,504,300,350,0300,030Base

Proprietà fisiche a 20 °C

Densità : 7,85

Modulo d’elasticità E : 210 000 N/mm²

Coefficiente di Poisson V : 0,3

Coefficiente medio di dilatazione in m/m* °C
tra 20 °C e 100 °C
: 11,3 x 10-6
tra 20 °C e 200 °C : 11,9 x 10-6
tra 20 °C e 400 °C : 12,8 x 10-6

Conducibilità termica a 20 °C in W (m*k) : 30

Magnetico

Punti di trasformazione

Ac1 : 665 °C, Ac3 : 790 °C.

Fucinatura

1100 °C - 900 °C seguita da un raffreddamento lento e guidato.

Ricotto

650 °C con successivo raffreddamento molto lento.

Stato di fornitura

Acciaio consegnato allo stato ricotto ≤ 270HB.

Controllo US secondo EN 10228-3 Classe 3.

Identificazione: Blu rigato rosso .

Attitudine all’uso

In base al trattamento termico effettuato e alle caratteristiche meccaniche desiderate:

- Acciaio per utensili debolmente legato utilizzato nelle attività di realizzazione di stampi per la trasformazione di materie plastiche e nella realizzazione di utensili e di matrici di forgiatura a caldo.

- Altissima stabilità dimensionale.

- Ottima tenacità.

- Grande resistenza agli urti e alla compressione.

- Resistenza alla corrosione media.

Attitudine alla fotoincisione

La tipologia LA2767 è adatta fotoincisione chimica e alla fotoincisione laser.

Questa operazione deve essere preceduta da un test su provetta. In caso di Vs. esigenza particolare, consultateci.

Attitudine alla lucidatura

Idoneo alla lucidatura tipo ‘brillante 6 micron’.

Riferirsi alla tabella delle corrispondenze e delle note tecniche a fine catalogo.

Trattamento termico

Tempra: - preriscaldamento a 650 °C,
- riscaldamento a 875 °C,
- tempra in olio caldo, o in bagno di sali, o con gas.

Rinvenimento: A partire da 120 °C in base alla durezza desiderata.

Curva di rinvenimento

Campioni trattati su provette con uno spessore di 25 mm.

Attitudine alla saldatura

Adatto alla saldatura TIG e al laser.

Bacchetta WRLA5 Ø 1,6. Codice Lugand: 43 05 115.

Sezioni disponibili in mm

20253035404550556065708190
100110120130140150160180200230250
30405060708090100110130
Spess.

Impieghi industriali

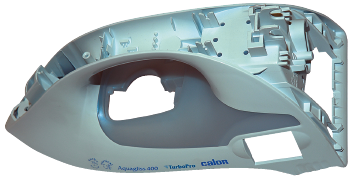

Stampi materie plastiche.

Utensili e matrici per forgiatura a caldo.

Utensili per imbutitura.

Utensili per sbavatura di stampi complessi.

Pezzi di meccanica generale.

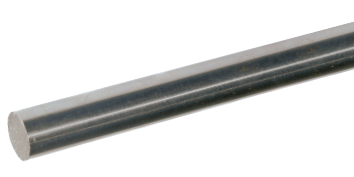

LA 2767 - Tondi di precisione

Ø rettificati (h8) estremità segate - Lunghezza 1000 mm 2767RD

▼▼▼
ØCodice LugandProdotto€ senza IVAPeso kg
1045 57 0102767RD 1000 ROND 10 h816,84€0,61
1245 57 0122767RD 1000 ROND 12 h822,15€0,88
1545 57 0152767RD 1000 ROND 15 h8 *35,08€1,38
2045 57 0202767RD 1000 ROND 20 h873,85€2,45
2545 57 0252767RD 1000 ROND 25 h8110,78€3,83
3045 57 0302767RD 1000 ROND 30 h8144,01€5,51
4045 57 0402767RD 1000 ROND 40 h8254,78€9,80

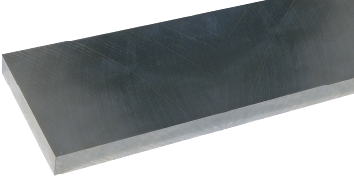

LA 2767 - Piatti di precisione

2 lati e 2 facce fresate, 2 estremità (teste) di taglio - Lunghezza 500 mm 2767F4

▼▼
SpessoreLargh.Codice LugandProdotto€ senza IVAPeso kg
4,412,445 52 3712767F4 500X 12,4X 4,429,24€0,21
16,445 52 3732767F4 500X 16,4X 4,430,62€0,28
20,445 52 3752767F4 500X 20,4X 4,431,40€0,35
32,445 52 3782767F4 500X 32,4X 4,438,33€0,56
40,445 52 3792767F4 500X 40,4X 4,441,33€0,69
50,445 52 3802767F4 500X 50,4X 4,448,42€0,86
80,445 52 4012767F4 500X 80,4X 4,469,72€1,38
100,445 52 4032767F4 500X100,4X 4,474,13€1,72
5,416,445 52 4092767F4 500X 16,4X 5,434,58€0,35
20,445 52 4102767F4 500X 20,4X 5,434,95€0,43
25,445 52 4112767F4 500X 25,4X 5,434,81€0,53
30,445 52 4122767F4 500X 30,4X 5,438,92€0,64
40,445 52 4142767F4 500X 40,4X 5,441,33€0,85
50,445 52 4152767F4 500X 50,4X 5,451,25€1,06
80,445 52 4202767F4 500X 80,4X 5,477,24€1,69
100,445 52 4212767F4 500X100,4X 5,483,82€2,11
6,412,445 52 4262767F4 500X 12,4X 6,434,96€0,31
20,445 52 4312767F4 500X 20,4X 6,440,31€0,51
25,445 52 4332767F4 500X 25,4X 6,442,02€0,63
30,445 52 4342767F4 500X 30,4X 6,444,49€0,76
32,445 52 4362767F4 500X 32,4X 6,446,69€0,81
6,440,445 52 4372767F4 500X 40,4X 6,450,83€1,01
50,445 52 4382767F4 500X 50,4X 6,461,18€1,26
70,445 52 4532767F4 500X 70,4X 6,473,85€1,76
80,445 52 4562767F4 500X 80,4X 6,478,18€2,01
100,445 52 4592767F4 500X100,4X 6,4104,00€2,51
8,412,445 52 4642767F4 500X 12,4X 8,436,98€0,41
16,445 52 4652767F4 500X 16,4X 8,436,86€0,54
20,445 52 4662767F4 500X 20,4X 8,441,32€0,67
30,445 52 4682767F4 500X 30,4X 8,449,69€1,00
40,445 52 4702767F4 500X 40,4X 8,460,40€1,32
50,445 52 4712767F4 500X 50,4X 8,468,62€1,65
80,445 52 4752767F4 500X 80,4X 8,4101,98€2,63
150,445 52 4792767F4 500X150,4X 8,4189,79€4,93
200,445 52 4802767F4 500X200,4X 8,4207,00€6,57
10,412,445 55 4870,50
16,445 52 4912767F4 500X 16,4X 10,441,70€0,67
20,445 52 4922767F4 500X 20,4X 10,443,50€0,83
25,445 52 4942767F4 500X 25,4X 10,454,51€1,03
30,445 52 4952767F4 500X 30,4X 10,455,75€1,23
40,445 52 4972767F4 500X 40,4X 10,466,34€1,64
50,445 52 4982767F4 500X 50,4X 10,477,55€2,04
10,460,445 52 4992767F4 500X 60,4X 10,489,83€2,45
80,445 52 5122767F4 500X 80,4X 10,4107,00€3,26
100,445 52 5142767F4 500X100,4X 10,4132,50€4,07
12,412,445 55 0022767F4 500X 12,4X 12,447,08€0,60
15,345 52 5232767F4 500X 15,3X 12,4 *42,18€0,74
20,445 52 5252767F4 500X 20,4X 12,450,44€0,99
32,445 52 5282767F4 500X 32,4X 12,471,66€1,57
50,445 52 5302767F4 500X 50,4X 12,489,19€2,44
80,445 52 5412767F4 500X 80,4X 12,4115,69€3,89
100,445 52 5422767F4 500X100,4X 12,4157,35€4,86
150,445 52 5452767F4 500X150,4X 12,4214,17€7,27
15,415,445 55 0032767F4 500X 15,4X 15,453,62€0,92
20,445 52 5492767F4 500X 20,4X 15,456,27€1,23
25,445 52 5502767F4 500X 25,4X 15,464,04€1,53
30,445 52 5512767F4 500X 30,4X 15,479,45€1,83
40,445 52 5532767F4 500X 40,4X 15,491,52€2,43
50,445 52 5542767F4 500X 50,4X 15,4109,56€3,03
70,445 52 5572767F4 500X 70,4X 15,4154,98€4,23
100,445 52 5592767F4 500X100,4X 15,4201,59€6,03
150,445 52 5612767F4 500X150,4X 15,4255,66€9,03
16,416,445 55 0042767F4 500X 16,4X 16,456,80€1,05
20,445 52 5672767F4 500X 20,4X 16,464,16€1,30
25,445 52 5702767F4 500X 25,4X 16,459,11€1,62
50,445 52 5782767F4 500X 50,4X 16,4115,06€3,22
60,445 52 5792767F4 500X 60,4X 16,4138,72€3,86
20,420,445 55 0052767F4 500X 20,4X 20,469,45€1,62
25,445 52 5932767F4 500X 25,4X 20,473,75€2,02
30,445 52 5982767F4 500X 30,4X 20,491,75€2,42
40,445 52 6012767F4 500X 40,4X 20,4100,09€3,21
50,445 52 6032767F4 500X 50,4X 20,4144,48€4,01
80,445 52 6072767F4 500X 80,4X 20,4179,19€6,40
100,445 52 6082767F4 500X100,4X 20,4216,69€7,99
25,425,445 55 0062767F4 500X 25,4X 25,4103,31€2,52
50,445 52 6172767F4 500X 50,4X 25,4158,61€4,99
60,445 52 6182767F4 500X 60,4X 25,4170,46€5,98
30,430,445 55 0072767F4 500X 30,4X 30,4133,00€3,60
40,445 52 6322767F4 500X 40,4X 30,4156,06€4,79
50,445 52 6332767F4 500X 50,4X 30,4165,16€5,98
50,450,445 55 0102767F4 500X 50,4X 50,4287,10€9,91

Spessore: h8, Ra 1,6
Lunghezza 1000 mm : 0, +5 mm

: Segato, Ra 25 - : Rettificato, Ra 1,6

Il prodotto non adatta alla realizzazione di impronte / parti figura che devono ricevere lucidatura tipo ottica.

Spessore: 0, +0,25 mm, Ra 3,2 - Larghezza : 0, +0,4 mm, Ra 3,2
Lunghezza 500 mm : 0, +5 mm, Ra 25

: Segato, Ra 25 - : Fresato, Ra 3,2

Il prodotto non adatta alla realizzazione di impronte / parti figura che devono ricevere lucidatura tipo ottica.

LA 2767 - Piatti di precisione

2 lati e 2 facce fresate, 2 estremità (teste) di taglio - Lunghezza 1005 mm 2767F4

▼▼
SpessoreLargh.Codice LugandProdotto€ senza IVAPeso kg
4,410,445 52 8792767F4 1005X 10,4X 4,438,52€0,36
20,445 52 8822767F4 1005X 20,4X 4,442,57€0,70
25,445 52 8832767F4 1005X 25,4X 4,447,02€0,88
40,445 52 8862767F4 1005X 40,4X 4,461,12€1,39
50,445 52 8872767F4 1005X 50,4X 4,473,27€1,74
80,445 52 8912767F4 1005X 80,4X 4,4105,61€2,77
5,410,445 52 8932767F4 1005X 10,4X 5,442,48€0,44
16,445 52 8952767F4 1005X 16,4X 5,446,89€0,69
20,445 52 8962767F4 1005X 20,4X 5,449,08€0,86
40,445 52 9002767F4 1005X 40,4X 5,466,28€1,71
50,445 52 9012767F4 1005X 50,4X 5,480,19€2,13
60,445 52 9022767F4 1005X 60,4X 5,492,24€2,56
100,445 52 9062767F4 1005X100,4X 5,4118,88€4,25
6,2 - 6,416,445 52 9092767F4 1005X 16,4X 6,450,01€0,82
20,445 53 0042767F4 1005X 20,4X 6,242,02€0,99
30,445 53 0062767F4 1005X 30,4X 6,254,16€1,48
40,445 53 0072767F4 1005X 40,4X 6,259,25€1,96
50,445 52 0062767F4 1005X 50,4X 6,265,55€2,45
6,2 - 6,460,445 53 0082767F4 1005X 60,4X 6,278,78€2,94
70,445 53 0092767F4 1005X 70,4X 6,296,36€3,42
80,445 53 0102767F4 1005X 80,4X 6,2109,38€3,91
8,2 - 8,412,445 52 9232767F4 1005X 12,4X 8,456,89€0,82
20,445 52 0302767F4 1005X 20,4X 8,246,20€1,31
25,445 52 0312767F4 1005X 25,4X 8,248,71€1,63
30,445 52 0322767F4 1005X 30,4X 8,260,31€1,95
40,445 52 0342767F4 1005X 40,4X 8,267,56€2,60
50,445 52 0352767F4 1005X 50,4X 8,276,50€3,24
60,445 52 0362767F4 1005X 60,4X 8,286,69€3,88
70,445 52 0382767F4 1005X 70,4X 8,2108,49€4,53
10,410,445 55 0152767F4 1005X 10,4X 10,448,77€0,85
16,445 52 9422767F4 1005X 16,4X 10,464,24€1,34
20,445 52 0592767F4 1005X 20,4X 10,452,65€1,66
25,445 52 0602767F4 1005X 25,4X 10,456,62€2,07
30,445 52 0612767F4 1005X 30,4X 10,460,59€2,48
40,445 52 0632767F4 1005X 40,4X 10,472,52€3,29
50,445 52 0642767F4 1005X 50,4X 10,488,41€4,11
10,470,445 52 0672767F4 1005X 70,4X 10,4118,35€5,74
100,445 52 0702767F4 1005X100,4X 10,4160,93€8,19
12,412,445 55 0162767F4 1005X 12,4X 12,459,29€1,21
16,445 52 9462767F4 1005X 16,4X 12,472,47€1,59
20,445 52 0882767F4 1005X 20,4X 12,460,59€1,98
30,445 52 0902767F4 1005X 30,4X 12,477,72€2,95
40,445 52 0922767F4 1005X 40,4X 12,487,42€3,93
50,445 52 0932767F4 1005X 50,4X 12,492,39€4,90
60,445 52 0942767F4 1005X 60,4X 12,4112,90€5,87
100,445 52 0992767F4 1005X100,4X 12,4179,80€9,76
15,415,445 55 0172767F4 1005X 15,4X 15,468,56€1,86
20,445 52 1172767F4 1005X 20,4X 15,463,57€2,46
25,445 52 1182767F4 1005X 25,4X 15,469,54€3,07
30,445 52 1192767F4 1005X 30,4X 15,494,43€3,67
40,445 52 1212767F4 1005X 40,4X 15,4109,27€4,88
50,445 52 1222767F4 1005X 50,4X 15,4124,17€6,08
60,445 52 1232767F4 1005X 60,4X 15,4140,49€7,29
20,420,445 55 1752767F4 1005X 20,4X 20,482,45€3,26
25,445 52 1762767F4 1005X 25,4X 20,486,51€4,06
30,445 52 1772767F4 1005X 30,4X 20,4113,94€4,86
40,445 52 1792767F4 1005X 40,4X 20,4123,60€6,46
50,445 52 1802767F4 1005X 50,4X 20,4156,96€8,06
22,430,445 52 2062767F4 1005X 30,4X 22,4137,16€5,34
40,445 52 2082767F4 1005X 40,4X 22,4147,71€7,09
50,445 52 2092767F4 1005X 50,4X 22,4179,36€8,85
25,425,445 55 2342767F4 1005X 25,4X 25,4128,36€5,06
30,445 52 2352767F4 1005X 30,4X 25,4144,72€6,05
40,445 52 2372767F4 1005X 40,4X 25,4157,38€8,04
50,445 52 2382767F4 1005X 50,4X 25,4224,06€10,04
30,430,445 55 2932767F4 1005X 30,4X 30,4158,24€7,24
40,445 52 2952767F4 1005X 40,4X 30,4182,87€9,63
50,445 52 2962767F4 1005X 50,4X 30,4198,69€12,01
60,445 52 2972767F4 1005X 60,4X 30,4223,32€14,39
70,470,445 55 5312767F4 1005X 70,4X 70,4530,89€38,85

Spessore: 0, +0,25 mm, Ra 3,2 - Larghezza : 0, +0,4 mm, Ra 3,2
Lunghezza 1005 mm : +5, +25 mm, Ra 25

: Segato, Ra 25 - : Fresato, Ra 3,2 - *4 spigoli segati.

Il prodotto non adatta alla realizzazione di impronte / parti figura che devono ricevere lucidatura tipo ottica.
