LA 2343 - Acciaio per trattamento termico 50 36

EN X38 CrMoV5-1 (Ex AFNOR Z38CDV5.1) W.Nr 1.2343 – AISI H11

Consegna ≤ 240 HB

PVD

Durezza massima 54 HRC

Lucidatura

Nit. 1000 HV

Composizione chimico in %

	C	Mn	Si	Cr	Mo	V	S	P	Fe
Mini	0,33	0,25	0,80	4,80	1,10	0,30	-	-	Base
Maxi	0,41	0,50	1,20	5,50	1,50	0,50	0,0020	0,020	Base

Proprietà fisiche a 20 °C

Densità : 7,85

Modulo d’elasticità E : 215 000 N/mm²

Coefficiente di Poisson V : 0,3

Coefficiente medio di dilatazione in m/m* °C
tra 20 °C e 100 °C : 11,5 x 10-6
tra 20 °C e 200 °C : 12,0 x 10-6
tra 20 °C e 400 °C : 12,6 x 10-6
tra 20 °C e 600 °C : 13,2 x 10-6

Conducibilità termica a 20 °C in W (m*k) : 26

Magnetico

Punti di trasformazione

Ac1 : 840 °C, Ac3 : 900 °C.

Fucinatura

1100 °C - 900 °C seguita da un raffreddamento lento e guidato.

Ricotto

750 °C.

Stato di fornitura

Acciaio consegnato allo stato ricotto ≤ 240HB.

Controllo US secondo EN 10228-3 Classe 3.

Identificazione: Viola rigato giallo .

Attitudine all’uso

In base al trattamento termico realizzato e alle caratteristiche meccaniche desiderate:

- Acciaio per utensili altolegato utilizzato nelle attività di realizzazione di stampi per la trasformazione di materie plastiche, di leghe leggere e nella realizzazione di utensili e di matrici per forgiatura a caldo.

- Altissima stabilità dimensionale.

- Grande resistenza agli urti e alla fatica termica.

- Buona resistenza all’usura.

- Eccellente attitudine alle nitrurazioni e ai trattamenti superficiali.

- Resistenza alla corrosione media.

Attitudine alla fotoincisione

La tipologia LA2343 è adatta alla fotoincisione chimica e alla fotoincisione laser.

Questa operazione deve essere preceduta da un test su provetta. In caso di Vs. esigenza particolare, consultateci.

Attitudine alla lucidatura

Idoneo alla lucidatura tipo ‘brillante 6 micron’.

Riferirsi alla tabella delle corrispondenze e delle note tecniche a fine catalogo.

Trattamento termico

Tempra: - preriscaldamento a 750 °C,
- riscaldamento a 1010 °C,
- tempra in olio caldo, o in bagno di sali, o con gas.

Rinvenimento: - due rinvenimenti successivi,
- primo rinvenimento a 550 °C,
- secondo rinvenimento in base alla durezza ricercata,
- Per ottenere la durezza massima, effettuare due rinvenimenti a 550 °C.

Curva di rinvenimento

Campioni trattati su provette con uno spessore di 25 mm.

Attitudine alla saldatura

Adatto alla saldatura TIG e al laser.

Bacchetta WRLA4 Ø 1,6. Codice Lugand: 43 05 005.

Bacchetta WRLA8 Ø 1,6. Codice Lugand: 43 05 130.

Sezioni disponibili in mm

	15	222	232	242	261

	900 X 275	900 X 300	900 X 325
	1050 X 200	1050 X 225	1050 X 250

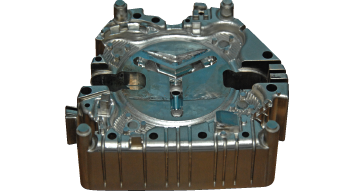

Impieghi industriali

Stampi materie plastiche molto grandi.

Stampi iniezione sotto pressione di leghe leggere.

Stampi iniezione bassa pressione.

Utensili e matrici per forgiatura a caldo.

Pezzi di meccanica generale.

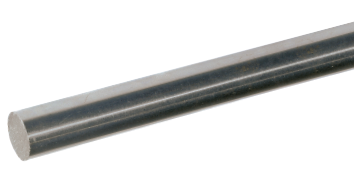

LA 2343 - Tondi di precisione

Ø rettificati (h8) estremità segate - Lunghezza 1000 mm 2343RD

▼▼▼
Ø	Codice Lugand	Prodotto	€ senza IVA	Peso kg
10	45 47 010	2343RD 1005 ROND 10 h8	15,68€	0,61
12	45 47 012	2343RD 1005 ROND 12 h8	20,97€	0,88
15	45 47 015	2343RD 1005 ROND 15 h8	33,78€	1,38
20	45 47 020	2343RD 1005 ROND 20 h8	69,31€	2,45
25	45 47 025	2343RD 1005 ROND 25 h8	104,83€	3,83
30	45 47 030	2343RD 1005 ROND 30 h8	141,22€	5,51
40	45 47 040	2343RD 1005 ROND 40 h8	239,95€	9,80

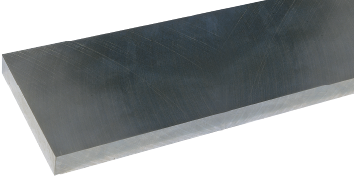

LA 2343 - Piatti di precisione

2 lati e 2 facce fresate, 2 estremità (teste) di taglio - Ricotto - Lunghezza 500 mm 2343F4

▼▼
Spessore	Largh.	Codice Lugand	Prodotto	€ senza IVA	Peso kg
3,4	80,4	45 43 680	2343F4 500X 80,4X 3,4 *	62,94€	1,07
4,4	20,4	45 43 690	2343F4 500X 20,4X 4,4	38,71€	0,35
	30,4	45 43 692	2343F4 500X 30,4X 4,4	43,62€	0,52
	40,4	45 43 694	2343F4 500X 40,4X 4,4	47,46€	0,69
	50,4	45 43 695	2343F4 500X 50,4X 4,4	46,12€	0,86
	80,4	45 43 699	2343F4 500X 80,4X 4,4	72,19€	1,38
	100,4	45 43 700	2343F4 500X100,4X 4,4	87,69€	1,72
5,4	10,4	45 43 701	2343F4 500X 10,4X 5,4	32,05€	0,22
	12,4	45 43 702	2343F4 500X 12,4X 5,4	36,66€	0,26
	20,4	45 43 705	2343F4 500X 20,4X 5,4	38,64€	0,43
	30,4	45 43 707	2343F4 500X 30,4X 5,4	45,82€	0,64
	32,4	45 43 708	2343F4 500X 32,4X 5,4	47,46€	0,68
	40,4	45 43 709	2343F4 500X 40,4X 5,4	51,69€	0,85
	50,4	45 43 710	2343F4 500X 50,4X 5,4	51,42€	1,06
	60,4	45 43 711	2343F4 500X 60,4X 5,4	63,81€	1,27
	80,4	45 43 715	2343F4 500X 80,4X 5,4	82,54€	1,69
	100,4	45 43 716	2343F4 500X100,4X 5,4	103,44€	2,11
6,4	10,4	45 43 717	2343F4 500X 10,4X 6,4	37,35€	0,26
	12,4	45 43 719	2343F4 500X 12,4X 6,4	36,87€	0,31
	15,4	45 43 720	2343F4 500X 15,4X 6,4	37,47€	0,38
	16,4	45 43 721	2343F4 500X 16,4X 6,4	38,92€	0,41
	20,4	45 43 722	2343F4 500X 20,4X 6,4	41,74€	0,51
	25,4	45 43 723	2343F4 500X 25,4X 6,4	42,89€	0,63
	30,4	45 43 724	2343F4 500X 30,4X 6,4	47,92€	0,76
	40,4	45 43 726	2343F4 500X 40,4X 6,4	54,10€	1,01
	50,4	45 43 727	2343F4 500X 50,4X 6,4	56,89€	1,26
	60,4	45 43 728	2343F4 500X 60,4X 6,4	68,82€	1,51
	70,4	45 43 730	2343F4 500X 70,4X 6,4	76,57€	1,76
	80,4	45 43 731	2343F4 500X 80,4X 6,4	87,31€	2,01
	100,4	45 43 732	2343F4 500X100,4X 6,4	110,97€	2,51
8,4	10,4	45 43 733	2343F4 500X 10,4X 8,4	37,86€	0,34
	12,4	45 43 734	2343F4 500X 12,4X 8,4	40,34€	0,41
	15,4	45 43 735	2343F4 500X 15,4X 8,4	41,04€	0,50
8,4	16,4	45 43 736	2343F4 500X 16,4X 8,4	43,42€	0,54
	20,4	45 43 737	2343F4 500X 20,4X 8,4	45,46€	0,67
	25,4	45 43 738	2343F4 500X 25,4X 8,4	45,74€	0,83
	30,4	45 43 739	2343F4 500X 30,4X 8,4	50,51€	1,00
	32,4	45 43 740	2343F4 500X 32,4X 8,4	51,67€	1,06
	40,4	45 43 741	2343F4 500X 40,4X 8,4	57,06€	1,32
	50,4	45 43 742	2343F4 500X 50,4X 8,4	65,56€	1,65
	60,4	45 43 743	2343F4 500X 60,4X 8,4	74,10€	1,98
	80,4	45 43 746	2343F4 500X 80,4X 8,4	96,87€	2,63
	100,4	45 43 747	2343F4 500X100,4X 8,4	119,03€	3,29
	125,4	45 43 748	2343F4 500X125,4X 8,4	145,60€	4,11
	150,4	45 43 749	2343F4 500X150,4X 8,4	206,64€	4,93
	250,4	45 43 752	2343F4 500X250,4X 8,4	277,03€	8,20
10,4	10,4	45 46 001	2343F4 500X 10,4X 10,4	45,54€	0,42
	12,4	45 43 754	2343F4 500X 12,4X 10,4	40,70€	0,50
	15,4	45 43 755	2343F4 500X 15,4X 10,4	43,12€	0,62
	16,4	45 43 756	2343F4 500X 16,4X 10,4	46,52€	0,67
	20,4	45 43 757	2343F4 500X 20,4X 10,4	46,84€	0,83
	25,4	45 43 758	2343F4 500X 25,4X 10,4	49,41€	1,03
	30,4	45 43 759	2343F4 500X 30,4X 10,4	50,67€	1,23
	32,4	45 43 760	2343F4 500X 32,4X 10,4	56,79€	1,31
	40,4	45 43 761	2343F4 500X 40,4X 10,4	63,15€	1,64
	50,4	45 43 762	2343F4 500X 50,4X 10,4	76,91€	2,04
	60,4	45 43 763	2343F4 500X 60,4X 10,4	82,17€	2,45
	80,4	45 43 766	2343F4 500X 80,4X 10,4	114,72€	3,26
	100,4	45 43 767	2343F4 500X100,4X 10,4	135,85€	4,07
	150,4	45 43 769	2343F4 500X150,4X 10,4	213,91€	6,10
	200,4	45 43 771	2343F4 500X200,4X 10,4	72,50€	8,13
	250,4	45 43 772	2343F4 500X250,4X 10,4	315,42€	10,16
	300,4	45 43 773	2343F4 500X300,4X 10,4	368,15€	12,18
12,4	12,4	45 46 002	2343F4 500X 12,4X 12,4	54,10€	0,60
	15,4	45 43 774	2343F4 500X 15,4X 12,4	46,92€	0,74
	16,4	45 43 775	2343F4 500X 16,4X 12,4	48,52€	0,79
12,4	20,4	45 43 776	2343F4 500X 20,4X 12,4	51,25€	0,99
	25,4	45 43 777	2343F4 500X 25,4X 12,4	55,47€	1,23
	30,4	45 43 778	2343F4 500X 30,4X 12,4	66,59€	1,47
	32,4	45 43 779	2343F4 500X 32,4X 12,4	71,86€	1,57
	40,4	45 43 780	2343F4 500X 40,4X 12,4	74,92€	1,95
	50,4	45 43 781	2343F4 500X 50,4X 12,4	77,95€	2,44
	60,4	45 43 782	2343F4 500X 60,4X 12,4	94,81€	2,92
	70,4	45 43 784	2343F4 500X 70,4X 12,4	114,62€	3,40
	100,4	45 43 786	2343F4 500X100,4X 12,4	152,42€	4,86
	150,4	45 43 788	2343F4 500X150,4X 12,4	234,41€	7,27
	200,4	45 43 790	2343F4 500X200,4X 12,4	299,56€	9,69
	250,4	45 43 791	2343F4 500X250,4X 12,4	428,91€	12,11
	300,4	45 43 792	2343F4 500X300,4X 12,4	472,08€	14,53
15,4	15,4	45 46 003	2343F4 500X 15,4X 15,4	69,99€	0,92
	20,4	45 43 793	2343F4 500X 20,4X 15,4	50,66€	1,23
	25,4	45 43 794	2343F4 500X 25,4X 15,4	59,39€	1,53
	30,4	45 43 795	2343F4 500X 30,4X 15,4	82,25€	1,83
	32,4	45 43 796	2343F4 500X 32,4X 15,4	83,49€	1,95
	40,4	45 43 797	2343F4 500X 40,4X 15,4	92,18€	2,43
	50,4	45 43 798	2343F4 500X 50,4X 15,4	107,19€	3,03
	60,4	45 43 799	2343F4 500X 60,4X 15,4	117,98€	3,63
	100,4	45 43 803	2343F4 500X100,4X 15,4	183,78€	6,03
	125,4	45 43 804	2343F4 500X125,4X 15,4	219,47€	7,53
	150,4	45 43 805	2343F4 500X150,4X 15,4	255,79€	9,03
	200,4	45 43 807	2343F4 500X200,4X 15,4	359,80€	12,04
16,4	16,4	45 46 004	2343F4 500X 16,4X 16,4	70,35€	1,05
	20,4	45 43 810	2343F4 500X 20,4X 16,4	54,24€	1,30
	25,4	45 43 811	2343F4 500X 25,4X 16,4	64,34€	1,62
	30,4	45 43 812	2343F4 500X 30,4X 16,4	84,28€	1,94
	40,4	45 43 814	2343F4 500X 40,4X 16,4	100,15€	2,58
	50,4	45 43 815	2343F4 500X 50,4X 16,4	110,97€	3,22
20,4	20,4	45 46 005	2343F4 500X 20,4X 20,4	72,69€	1,62
20,4	25,4	45 43 827	2343F4 500X 25,4X 20,4	75,37€	2,02
20,4	30,4	45 43 828	2343F4 500X 30,4X 20,4	94,55€	2,42
	40,4	45 43 830	2343F4 500X 40,4X 20,4	107,29€	3,21
	50,4	45 43 831	2343F4 500X 50,4X 20,4	133,81€	4,01
	80,4	45 43 835	2343F4 500X 80,4X 20,4	179,12€	6,40
	100,4	45 43 837	2343F4 500X100,4X 20,4	208,69€	7,99
	125,4	45 43 839	2343F4 500X125,4X 20,4	273,56€	9,98
	200,4	45 43 842	2343F4 500X200,4X 20,4	396,43€	15,94
25,4	25,4	45 46 006	2343F4 500X 25,4X 25,4	106,93€	2,52
	30,4	45 43 845	2343F4 500X 30,4X 25,4	123,27€	3,01
	40,4	45 43 847	2343F4 500X 40,4X 25,4	123,02€	4,00
	50,4	45 43 848	2343F4 500X 50,4X 25,4	156,90€	4,99
	60,4	45 43 849	2343F4 500X 60,4X 25,4	174,04€	5,98
	70,4	45 43 851	2343F4 500X 70,4X 25,4	203,55€	6,97
	80,4	45 43 852	2343F4 500X 80,4X 25,4	204,19€	7,96
	100,4	45 43 853	2343F4 500X100,4X 25,4	242,34€	9,95
	125,4	45 43 854	2343F4 500X125,4X 25,4	309,68€	12,42
30,4	30,4	45 46 007	2343F4 500X 30,4X 30,4	125,84€	3,60
	40,4	45 43 861	2343F4 500X 40,4X 30,4	156,67€	4,79
	50,4	45 43 862	2343F4 500X 50,4X 30,4	170,29€	5,98
	60,4	45 43 863	2343F4 500X 60,4X 30,4	194,26€	7,16
	80,4	45 43 866	2343F4 500X 80,4X 30,4	242,33€	9,53
	100,4	45 43 867	2343F4 500X100,4X 30,4	287,58€	11,90
40,4	40,4	45 46 009	2343F4 500X 40,4X 40,4	172,95€	6,37
	50,4	45 43 887	2343F4 500X 50,4X 40,4	227,58€	7,94
	60,4	45 43 888	2343F4 500X 60,4X 40,4	250,84€	9,52
	70,4	45 43 890	2343F4 500X 70,4X 40,4	272,95€	11,09
	80,4	45 43 891	2343F4 500X 80,4X 40,4	280,93€	12,67
	100,4	45 43 892	2343F4 500X100,4X 40,4	362,80€	15,82
	150,4	45 43 894	2343F4 500X150,4X 40,4	514,74€	23,70
	160,4	45 43 895	2343F4 500X160,4X 40,4	557,95€	25,27
50,4	50,4	45 46 010	2343F4 500X 50,4X 50,4	259,01€	9,91
	60,4	45 43 899	2343F4 500X 60,4X 50,4	287,96€	11,87
	125,4	45 43 904	2343F4 500X125,4X 50,4	475,91€	24,65

Spessore: h8, Ra 1,6
Lunghezza 1000 mm : 0, +5 mm

: Segato, Ra 25 - : Rettificato, Ra 1,6

Il prodotto non adatta alla realizzazione di impronte / parti figura che devono ricevere lucidatura tipo ottica.

Spessore: 0, +0,25 mm, Ra 3,2 - Larghezza : 0, +0,4 mm, Ra 3,2
Lunghezza 500 mm : 0, +5 mm, Ra 25

: Segato, Ra 25 - : Fresato, Ra 3,2

Il prodotto non adatta alla realizzazione di impronte / parti figura che devono ricevere lucidatura tipo ottica.

LA 2343 - Piatti di precisione

2 lati e 2 facce fresate, 2 estremità (teste) di taglio - Lunghezza 1005 mm 2343F4

▼▼
Spessore	Largh.	Codice Lugand	Prodotto	€ senza IVA	Peso kg
4,4	20,4	45 42 285	2343F4 1005X 20,4X 4,4	49,82€	0,70
	25,4	45 42 286	2343F4 1005X 25,4X 4,4	50,56€	0,88
	30,4	45 42 287	2343F4 1005X 30,4X 4,4	55,37€	1,05
	40,4	45 42 289	2343F4 1005X 40,4X 4,4	62,63€	1,39
	50,4	45 42 290	2343F4 1005X 50,4X 4,4	64,15€	1,74
	60,4	45 42 291	2343F4 1005X 60,4X 4,4	79,51€	2,08
	80,4	45 42 294	2343F4 1005X 80,4X 4,4	103,30€	2,77
	100,4	45 42 295	2343F4 1005X100,4X 4,4	128,63€	3,46
5,4	10,4	45 42 296	2343F4 1005X 10,4X 5,4	45,57€	0,44
	12,4	45 42 297	2343F4 1005X 12,4X 5,4	48,75€	0,52
	16,4	45 42 299	2343F4 1005X 16,4X 5,4	52,27€	0,69
	20,4	45 42 300	2343F4 1005X 20,4X 5,4	52,64€	0,86
	25,4	45 42 301	2343F4 1005X 25,4X 5,4	55,86€	1,08
	30,4	45 42 302	2343F4 1005X 30,4X 5,4	61,69€	1,29
	40,4	45 42 304	2343F4 1005X 40,4X 5,4	71,11€	1,71
	50,4	45 42 305	2343F4 1005X 50,4X 5,4	71,83€	2,13
	70,4	45 42 308	2343F4 1005X 70,4X 5,4	99,20€	2,98
	80,4	45 42 309	2343F4 1005X 80,4X 5,4	116,42€	3,40
	100,4	45 42 310	2343F4 1005X100,4X 5,4	145,12€	4,25
6,2 - 6,4	10,4	45 42 311	2343F4 1005X 10,4X 6,4	49,67€	0,52
	12,4	45 42 312	2343F4 1005X 12,4X 6,4	53,93€	0,62
	15,4	45 42 313	2343F4 1005X 15,4X 6,4	54,06€	0,77
	16,4	45 42 314	2343F4 1005X 16,4X 6,4	54,72€	0,82
	20,4	45 42 412	2343F4 1005X 20,4X 6,2	41,62€	0,99
	25,4	45 42 413	2343F4 1005X 25,4X 6,2	45,96€	1,23
	30,4	45 42 414	2343F4 1005X 30,4X 6,2	53,63€	1,48
	40,4	45 42 415	2343F4 1005X 40,4X 6,2	58,67€	1,96
	50,4	45 43 006	2343F4 1005X 50,4X 6,2	65,90€	2,45
	60,4	45 42 416	2343F4 1005X 60,4X 6,2	78,01€	2,94
	70,4	45 42 429	2343F4 1005X 70,4X 6,2	95,42€	3,42
	80,4	45 42 417	2343F4 1005X 80,4X 6,2	108,30€	3,91
	100,4	45 43 012	2343F4 1005X100,4X 6,2	130,82€	4,88
	150,4	45 42 418	2343F4 1005X150,4X 6,2	188,05€	7,31
	200,4	45 42 419	2343F4 1005X200,4X 6,2	229,82€	9,74
8,2 - 8,4	10,4	45 42 326	2343F4 1005X 10,4X 8,4	55,33€	0,68
	12,4	45 42 327	2343F4 1005X 12,4X 8,4	58,18€	0,82
	16,4	45 42 329	2343F4 1005X 16,4X 8,4	58,68€	1,08
	20,4	45 43 030	2343F4 1005X 20,4X 8,2	47,71€	1,31
	25,4	45 43 031	2343F4 1005X 25,4X 8,2	51,15€	1,63
	30,4	45 43 032	2343F4 1005X 30,4X 8,2	60,00€	1,95
	40,4	45 43 034	2343F4 1005X 40,4X 8,2	65,90€	2,60
	50,4	45 43 035	2343F4 1005X 50,4X 8,2	75,73€	3,24
	60,4	45 43 036	2343F4 1005X 60,4X 8,2	86,56€	3,88
	70,4	45 43 038	2343F4 1005X 70,4X 8,2	108,20€	4,53
	80,4	45 43 039	2343F4 1005X 80,4X 8,2	117,06€	5,17
	90,4	45 42 422	2343F4 1005X 90,4X 8,2	134,06€	5,81
	100,4	45 43 041	2343F4 1005X100,4X 8,2	145,59€	6,45
	125,4	45 42 341	2343F4 1005X125,4X 8,4	209,58€	8,26
	150,4	45 43 046	2343F4 1005X150,4X 8,2	239,03€	9,67
	200,4	45 43 051	2343F4 1005X200,4X 8,2	284,28€	12,88
10,4	10,4	45 46 016	2343F4 1005X 10,4X 10,4	51,15€	0,85
	12,4	45 42 347	2343F4 1005X 12,4X 10,4	59,76€	1,01
	15,4	45 42 348	2343F4 1005X 15,4X 10,4	60,36€	1,26
	16,4	45 42 349	2343F4 1005X 16,4X 10,4	63,08€	1,34
	20,4	45 43 059	2343F4 1005X 20,4X 10,4	53,11€	1,66
	25,4	45 43 060	2343F4 1005X 25,4X 10,4	56,08€	2,07
	30,4	45 43 061	2343F4 1005X 30,4X 10,4	61,98€	2,48
	32,4	45 43 062	2343F4 1005X 32,4X 10,4	64,92€	2,64
	40,4	45 43 063	2343F4 1005X 40,4X 10,4	73,77€	3,29
	50,4	45 43 064	2343F4 1005X 50,4X 10,4	88,52€	4,11
	60,4	45 43 065	2343F4 1005X 60,4X 10,4	95,42€	4,92
	70,4	45 43 067	2343F4 1005X 70,4X 10,4	119,02€	5,74
	80,4	45 43 068	2343F4 1005X 80,4X 10,4	130,82€	6,55
	100,4	45 43 070	2343F4 1005X100,4X 10,4	160,34€	8,19
	120,4	45 43 072	2343F4 1005X120,4X 10,4	211,49€	9,82
	150,4	45 43 075	2343F4 1005X150,4X 10,4	245,50€	12,26
	160,4	45 42 352	2343F4 1005X160,4X 10,4	320,47€	13,08
	200,4	45 43 080	2343F4 1005X200,4X 10,4	322,85€	16,34
12,4	12,4	45 46 017	2343F4 1005X 12,4X 12,4	60,98€	1,21
	15,4	45 42 354	2343F4 1005X 15,4X 12,4	68,33€	1,50
	20,4	45 43 088	2343F4 1005X 20,4X 12,4	60,98€	1,98
	25,4	45 43 089	2343F4 1005X 25,4X 12,4	65,90€	2,47
	30,4	45 43 090	2343F4 1005X 30,4X 12,4	77,71€	2,95
	40,4	45 43 092	2343F4 1005X 40,4X 12,4	88,52€	3,93
	50,4	45 43 093	2343F4 1005X 50,4X 12,4	92,48€	4,90
	60,4	45 43 094	2343F4 1005X 60,4X 12,4	112,13€	5,87
	70,4	45 43 096	2343F4 1005X 70,4X 12,4	130,82€	6,84
	80,4	45 43 097	2343F4 1005X 80,4X 12,4	148,52€	7,82
	100,4	45 43 099	2343F4 1005X100,4X 12,4	178,04€	9,76
15,4	15,4	45 46 018	2343F4 1005X 15,4X 15,4	68,86€	1,86
	20,4	45 43 117	2343F4 1005X 20,4X 15,4	65,90€	2,46
	25,4	45 43 118	2343F4 1005X 25,4X 15,4	68,86€	3,07
	30,4	45 43 119	2343F4 1005X 30,4X 15,4	94,43€	3,67
	40,4	45 43 121	2343F4 1005X 40,4X 15,4	110,17€	4,88
	50,4	45 43 122	2343F4 1005X 50,4X 15,4	122,97€	6,08
	60,4	45 43 123	2343F4 1005X 60,4X 15,4	139,69€	7,29
	70,4	45 43 125	2343F4 1005X 70,4X 15,4	162,30€	8,50
	80,4	45 43 126	2343F4 1005X 80,4X 15,4	169,19€	9,71
16,4	16,4	45 46 019	2343F4 1005X 16,4X 16,4	99,16€	2,11
	20,4	45 43 146	2343F4 1005X 20,4X 16,4	71,81€	2,62
	25,4	45 43 147	2343F4 1005X 25,4X 16,4	74,77€	3,27
	30,4	45 43 148	2343F4 1005X 30,4X 16,4	97,38€	3,91
	40,4	45 43 150	2343F4 1005X 40,4X 16,4	113,11€	5,19
	50,4	45 43 151	2343F4 1005X 50,4X 16,4	130,82€	6,48
	80,4	45 43 155	2343F4 1005X 80,4X 16,4	180,01€	10,34
20,4	20,4	45 46 175	2343F4 1005X 20,4X 20,4	81,64€	3,26
	25,4	45 43 176	2343F4 1005X 25,4X 20,4	86,56€	4,06
	30,4	45 43 177	2343F4 1005X 30,4X 20,4	113,11€	4,86
20,4	40,4	45 43 179	2343F4 1005X 40,4X 20,4	122,96€	6,46
	50,4	45 43 180	2343F4 1005X 50,4X 20,4	157,38€	8,06
	60,4	45 43 181	2343F4 1005X 60,4X 20,4	171,15€	9,66
	70,4	45 43 183	2343F4 1005X 70,4X 20,4	195,74€	11,26
	80,4	45 43 184	2343F4 1005X 80,4X 20,4	209,51€	12,86
	100,4	45 43 186	2343F4 1005X100,4X 20,4	249,84€	16,06
25,4	25,4	45 46 234	2343F4 1005X 25,4X 25,4	127,88€	5,06
	30,4	45 43 235	2343F4 1005X 30,4X 25,4	143,60€	6,05
	40,4	45 43 237	2343F4 1005X 40,4X 25,4	161,44€	8,04
	50,4	45 43 238	2343F4 1005X 50,4X 25,4	181,98€	10,04
	60,4	45 43 239	2343F4 1005X 60,4X 25,4	198,70€	12,03
	70,4	45 43 241	2343F4 1005X 70,4X 25,4	252,48€	14,02
	80,4	45 43 242	2343F4 1005X 80,4X 25,4	236,79€	16,01
	100,4	45 43 244	2343F4 1005X100,4X 25,4	295,10€	19,99
30,4	30,4	45 46 293	2343F4 1005X 30,4X 30,4	157,38€	7,24
	40,4	45 43 295	2343F4 1005X 40,4X 30,4	181,98€	9,63
	50,4	45 43 296	2343F4 1005X 50,4X 30,4	197,71€	12,01
	60,4	45 43 297	2343F4 1005X 60,4X 30,4	221,32€	14,39
	80,4	45 43 300	2343F4 1005X 80,4X 30,4	280,34€	19,16
	100,4	45 43 302	2343F4 1005X100,4X 30,4	343,30€	23,93
	120,4	45 43 304	2343F4 1005X120,4X 30,4	442,64€	28,69
40,4	40,4	45 46 382	2343F4 1005X 40,4X 40,4	207,55€	12,79
	50,4	45 43 383	2343F4 1005X 50,4X 40,4	261,65€	15,96
	60,4	45 43 384	2343F4 1005X 60,4X 40,4	287,29€	19,13
	70,4	45 43 386	2343F4 1005X 70,4X 40,4	313,40€	22,30
50,4	50,4	45 46 441	2343F4 1005X 50,4X 50,4	253,74€	19,91
	60,4	45 43 442	2343F4 1005X 60,4X 50,4	331,49€	23,86
	70,4	45 43 444	2343F4 1005X 70,4X 50,4	372,61€	27,81
	80,4	45 43 445	2343F4 1005X 80,4X 50,4	388,27€	31,76

Spessore: 0, +0,25 mm, Ra 3,2 - Larghezza : 0, +0,4 mm, Ra 3,2
Lunghezza 1005 mm : +5, +25 mm, Ra 25

: Segato, Ra 25 - : Fresato, Ra 3,2 - *4 spigoli segati

Il prodotto non adatta alla realizzazione di impronte / parti figura che devono ricevere lucidatura tipo ottica.

	C	Mn	Si	Cr	V	S	P	Fe
Mini	0,85	1,80	0,10	0,20	0,05	-	-	Base
Maxi	0,95	2,20	0,40	0,50	0,20	0,030	0,030	Base

LA 2343 - Acciaio per trattamento termico 50 36

EN X38 CrMoV5-1 (Ex AFNOR Z38CDV5.1) W.Nr 1.2343 – AISI H11

Composizione chimico in %

Proprietà fisiche a 20 °C

Punti di trasformazione

Fucinatura

Ricotto

Stato di fornitura

Attitudine all’uso

Attitudine alla fotoincisione

Attitudine alla lucidatura

Trattamento termico

Curva di rinvenimento

Attitudine alla saldatura

Sezioni disponibili in mm

Impieghi industriali

LA 2343 - Tondi di precisione

Ø rettificati (h8) estremità segate - Lunghezza 1000 mm 2343RD

LA 2343 - Piatti di precisione

2 lati e 2 facce fresate, 2 estremità (teste) di taglio - Ricotto - Lunghezza 500 mm 2343F4

LA 2343 - Piatti di precisione

2 lati e 2 facce fresate, 2 estremità (teste) di taglio - Lunghezza 1005 mm 2343F4

Contact Form
