LA 7000C - Lega di alluminio 52 41

EN AW - Al Zn5,5 Mg1,5 - AFNOR 7021

Consegna ≤ 120 HB
Lucidatura

Composizione chimico in %

FeZnCuMgMnSiCrTiAl
Mini-4,60-1,000,40---Base
Maxi0,405,800,101,601,000,200,050,05Base

Proprietà fisiche a 20 °C

Intervallo di fusione : 610-650 °C

Densità : 2,8

Modulo d’elasticità E : 72 000 N/mm²

Coefficiente di Poisson V : 0,34

Coefficiente medio di dilatazione in m/m* °C
tra 20 °C e 100 °C
: 23,5 x 10-6

Conducibilità termica in W (m*k) : 121

Resistenza elettrica in micro-Ohms*cm : 4,8

Amagnetico

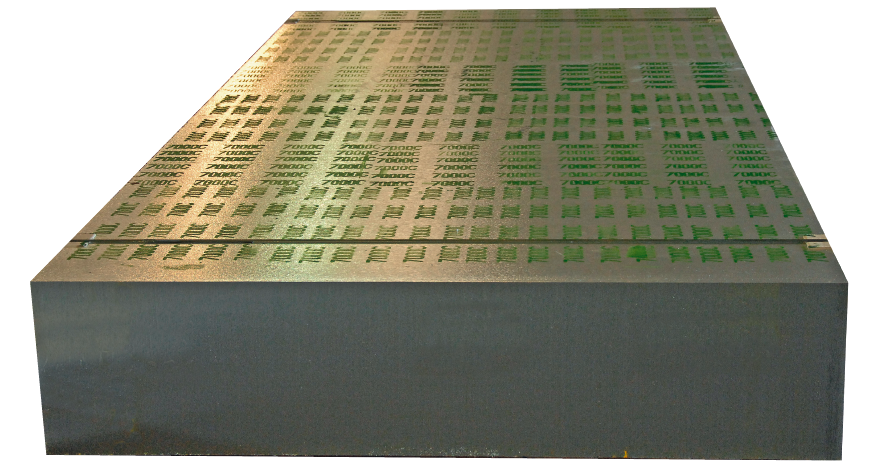

Stato di fornitura

Lega colata consegnata allo stato omogeneo pronta per l’uso.

Caratteristiche meccaniche

Attitudine all’uso

- Buona attitudine alla lavorazione.

- Eccellente stabilità dimensionale dopo la lavorazione.

- Resistenza alla corrosione atmosferica accettabile

- Buona attitudine ai trattamenti di anodizzazione standard.

- Buona attitudine ai trattamenti di anodizzazione duri.

Attitudine alla lucidatura

Idoneo alla lucidatura ‘15 micron’.

Attitudine alla saldatura

Sconsigliato.

Spessori disponibili in mm

60708090100127152162182203225255
275305325355

Impieghi industriali

Lega di alluminio colata 5% di zinco e 1,5% di magnesio utilizzata nei settori dell’industria per la realizzazione di pezzi meccanici che richiedono buone caratteristiche meccaniche:

- Stampi ed elementi per stampi ad iniezione delle materie plastiche.

- Stampi per l’estrusione.

- Stampi per soffiaggio.
