LA 400+ - Acciaio pretrattato 360-390 HB (MD XTRA SR) pronto per l’uso 50 21

EN 40CrMnNiMo 8-6-4 Mod+QT (Ex AFNOR 40CMND8 Mod+QT) W.Nr 1.2738 Mod HH - PT 140 kg/mm²

Consegna ≤ 388 HB
Nit. 750 HV
Lucidatura
Durezza massima 45 HRC
Nit. 800 HV

Al momento dell’ordine riguardante i blocchi di acciaio grezzi o lavorati, il cliente dovrà, in quanto professionista, controllare la durezza di cui necessita prima di qualsiasi impiego e prima della lavorazione del materiale, tenendo conto che la durezza non è un elemento sostanziale del capitolato di fornitura.

Composizione chimico in %

CMnSiCrNiMoSPFe
Mini0,240,800,201,300,550,45--Base
Maxi0,351,300,401,750,750,600,0080,020Base

Proprietà fisiche a 20 °C

Densità : 7,85

Modulo d’elasticità E : 210 000 N/mm²

Coefficiente di Poisson V : 0,3

Coefficiente medio di dilatazione in m/m* °C
tra 20 °C e 100 °C
: 12,3 x 10-6
tra 20 °C e 200 °C : 13,1 x 10-6

Conducibilità termica a 20 °C in W (m*k) : 32

Magnetico

Punti di trasformazione

Ac1 : 695 °C, Ac3 : 785 °C.

Fucinatura

1100 °C - 900 °C seguita da un raffreddamento lento e guidato.

Ricotto

750 °C.

Stato di fornitura

Acciaio consegnato allo stato trattato pronto per l’uso :
- Temprato rinvenuto e stabilizzato per una durezza
di 360-390 HB.

Valori tipo delle caratteristiche meccaniche allo stato di fornitura:
- Resistenza meccanica Rm : 1340-1190 MPa.
- Limite elastico Rp 0,2 : 1100-990 MPa .
- Allungamento 5d : 12 %.

Controllo US secondo EN 10228-3 Classe 4.

Identificazione: Croci grige .

Trattamento termico

Acciaio consegnato pronto per l’uso; consultarci se necessario.

Attitudine all’uso

Acciaio per utensili debolmente legato utilizzato nelle attività di realizzazione di stampi per la trasformazione di materie plastiche e nella meccanica generale.

Sconsigliato per la realizzazione di utensili e matrici di forgiatura.

Debole resistenza alla corrosione.

Attitudine alla fotoincisione

La tipologia LA400+ è idonea alla fotoincisione.

Questa operazione deve essere preceduta da un test su provetta. In caso di Vs. esigenza particolare, consultateci.

Attitudine alla lucidatura

Idoneo alla lucidatura tipo ‘specchio 3 micron’.

Riferirsi alla tabella delle corrispondenze e delle note tecniche a fine catalogo.

Attitudine alla saldatura

Adatto alla saldatura TIG e al laser.

Bacchetta Ø 1,6 mm : Codice Lugand: 43 05 001.

Spessori disponibili delle lamiere in mm (larghezza massima: 2000 mm)

150180210250300350405450510
530560610635660680725760

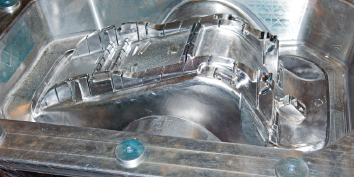

Impieghi industriali

Matrici ed elementi di stampi.

Pezzi di meccanica generale debolmente sollecitati.

EN 40CrMnNiMo 8-6-4 Mod+QT (Ex AFNOR 40CMND 8.6.4 Mod+QT)

Composizione chimico in %

CMnSiCrNiMoVSPFe
Mini--0,60--0,60---Base
Maxi0,320,801,101,351,000,800,140,0030,010Base

Proprietà fisiche a 20 °C

Densità : 7,85

Modulo d’elasticità E : 210 000 N/mm²

Coefficiente di Poisson V : 0,3

Coefficiente medio di dilatazione in m/m* °C
tra 20 °C e 200 °C
: 13,5 x 10-6

Conducibilità termica a 20 °C in W (m*k) : 34
Conducibilità termica a 200 °C in W (m*k) : 32
Conducibilità termica a 400 °C in W (m*k) : 29
Conducibilità termica a 600 °C in W (m*k) : 21

Magnetico

Stato di fornitura

Temperato rinvenuto ad una durezza media di 415 HB (45 HRC).

Valori tipo delle caratteristiche meccaniche allo stato di fornitura:
- Resistenza meccanica Rm: 1340-1190 MPa.
- Limite elastico Rp 0,2: 1100-990 MPa.
.

Trattamento termico

Acciaio consegnato allo stato bonificato pronto per l'uso.

Attitudine all’uso

Buona stabilità dimensionale / poco deformabile

Saldabile.

Adatto per fotoincisione.

Adatto per la lucidatura per un gradi di finitura di 6 micron.

Adatto per nitrurazione.

Adatto per rivestimenti PVD.

▼▼
SpessoreLargh.Codice LugandProdotto€ senza IVAPeso kg
10,420,345 35 290LA400F4 1005X 20,3X 10,4138,38€1,65
50,345 35 310LA400F4 1005X 50,3X 10,4222,24€4,10
60,345 35 315LA400F4 1005X 60,3X 10,4266,27€4,92
100,345 35 330LA400F4 1005X100,3X 10,4345,95€8,18
15,450,345 35 470LA400F4 1005X 50,3X 15,4306,11€6,07
80,345 35 485LA400F4 1005X 80,3X 15,4358,52€9,69
150,345 35 500LA400F4 1005X150,3X 15,4519,97€18,14
20,420,445 35 535LA400F4 1005X 20,4X 20,4194,99€3,26
25,345 35 540LA400F4 1005X 25,3X 20,4244,40€4,05
30,345 35 545LA400F4 1005X 30,3X 20,4245,19€4,85
40,345 35 550LA400F4 1005X 40,3X 20,4276,81€6,44
50,345 35 560LA400F4 1005X 50,3X 20,4331,27€8,04
80,345 35 575LA400F4 1005X 80,3X 20,4377,39€12,84
100,345 35 580LA400F4 1005X100,3X 20,4427,71€16,04
25,425,445 35 625LA400F4 1005X 25,4X 25,4253,66€5,06
50,345 35 640LA400F4 1005X 50,3X 25,4345,95€10,02
100,345 35 660LA400F4 1005X100,3X 25,4490,61€19,97
30,430,445 35 705LA400F4 1005X 30,4X 30,4385,34€7,24
40,345 35 710LA400F4 1005X 40,3X 30,4433,56€9,60
50,345 35 715LA400F4 1005X 50,3X 30,4471,74€11,99
80,345 35 730LA400F4 1005X 80,3X 30,4533,87€19,14
40,450,345 35 775LA400F4 1005X 50,3X 40,4552,64€15,93
50,450,445 35 830LA400F4 1005X 50,4X 50,4609,01€19,91
60,345 35 835LA400F4 1005X 60,3X 50,4679,31€23,82
80,345 35 845LA400F4 1005X 80,3X 50,4711,47€31,73
60,480,345 35 885LA400F4 1005X 80,3X 60,4531,65€38,02

Impieghi industriali

Plastica (settore).

Elementi di stampi metallici.

Meccanica generale.

Guide, piatti.

Utensili e portautensili.

Spessore: 0, +0,25 mm, Ra 3,2 - Larghezza : 0, +0,4 mm, Ra 3,2
Lunghezza 1005 mm : +5, +25 mm, Ra 25

: Segato, Ra 25 - : Fresato, Ra 3,2
