LA 3247 - Acciaio per lavoro a freddo 45 24

EN HS 2.9.1.8 (Ex AFNOR Z110WDCVK 2.9.4.2.8) - W.Nr 1.3247 - AISI M42

Consegna ≤ 300 HB
Lucidatura
Durezza massima 67 HRC

Composizione chimico in %

CMnSiCrMoVWCoSPFe
Mini1,05--3,509,000,901,207,50--Base
Maxi1,150,400,704,5010,001,301,908,500,0300,030Base

Proprietà fisiche a 20 °C

Densità : 8,1

Modulo d’elasticità E : 220 000 N/mm²

Coefficiente di Poisson V : 0,3

Coefficiente medio di dilatazione in m/m* °C
tra 20 °C e 100 °C
: 11,0 x 10-6
tra 20 °C e 200 °C : 11,5 x 10-6
tra 20 °C e 400 °C : 12,4 x 10-6

Conducibilità termica a 20 °C in W (m*k) : 20

Magnetico

Punti di trasformazione

- Ac1 : 830 °C, - Ac3 : 880 °C.

Fucinatura

1200 °C - 950 °C seguita da un raffreddamento lento e guidato.

Ricotto

950 °C / 850 °C con successivo raffreddamento lento e guidato 15 °C/ora tra i due valori.

Stato di fornitura

Acciaio consegnato allo stato ricotto ≤ 300 HB.

Controllo US secondo EN 10228-3 Classe 3.

Attitudine all’uso

In base al trattamento termico realizzato e alle caratteristiche meccaniche desiderate:

- Acciaio rapido utilizzato nella realizzazione di stampi per la trasformazione di materie plastiche, per il taglio, la fucinatura e l’imbutitura a freddo.

- Grande intensità di tempra.

- Grande resistenza all’usura.

- Grande attitudine alla nitrurazione e ai trattamenti superficiali.

- Cattiva resistenza alla corrosione.

Attitudini alla lucidatura

Idoneo alla lucidatura 'brillante 6 micron'.

Trattamento termico

Tempra: - preriscaldamento a 550 °C,
- riscaldamento a 830 °C,
- riscaldamento tra 1000 e 1180 °C in base alla durezza ricercata
- tempra con gas, in bagni di sale, o in olio caldo.

Rinvenimento: 3 rinvenimenti successivi di 3 ore minimo a temperatura,
- primo rinvenimento a 550 °C,
- secondo rinvenimento tra 550 °C e 650 °C in base alla durezza desiderata,
- terzo rinvenimento adattato alla temperatura del secondo rinvenimento.

Curva di rinvenimento

Campioni trattati su provette con uno spessore di 25 mm.

Attitudine alla saldatura

Sconsigliato.

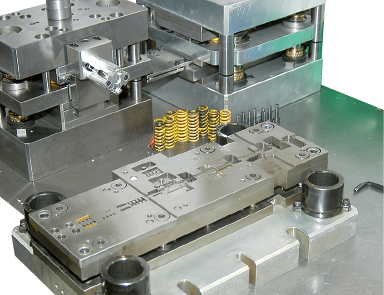

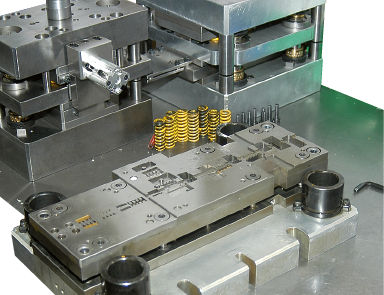

Impieghi industriali

Elementi per stampi

Soglie d’iniezione.

Lame per cesoie

Inserti per utensili da taglio.

Spessori, rulli, pezzi d’usura.

EN HS 2.9.1.8 (Ex AFNOR Z110WDCVK 2.9.4.2.8) - W.Nr 1.3247 - AISI M42

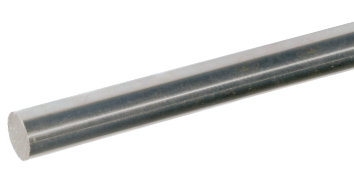

LA 3247 - Tondi di precisione

Ø rettificati (h8) estremità segate - Recuit - Lunghezza 200 mm 3247RD

▼▼▼
ØCodice LugandProdotto€ senza IVAPeso kg
545 24 003LA3247RD DIA 5 X 200 h813,48€0,031
645 24 005LA3247RD DIA 6 X 200 h814,53€0,045
745 24 007LA3247RD DIA 7 X 200 h817,84€0,062
845 24 009LA3247RD DIA 8 X 200 h818,63€0,080
945 24 011LA3247RD DIA 9 X 200 h825,36€0,102
1045 24 013LA3247RD DIA 10 X 200 h824,70€0,126
1145 24 015LA3247RD DIA 11 X 200 h829,45€0,152
1445 24 021LA3247RD DIA 14 X 200 h838,56€0,246
1645 24 025LA3247RD DIA 16 X 200 h847,16€0,322
2045 24 029LA3247RD DIA 20 X 200 h870,13€0,502
2545 24 033LA3247RD DIA 25 X 200 h8101,03€0,785

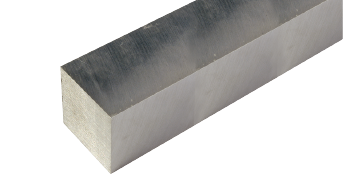

LA 3247- Barre quadrate di precisione

Rettificati 4 lati h11, 2 estremità segate - Lunghezza 200 mm 3247C

▼▼▼
SezioneCodice LugandProdotto€ senza IVAPeso kg
645 24 101LA3247C CARRE 6 X 6 X 20028,40€0,058
745 24 103LA3247C CARRE 7 X 7 X 20032,36€0,078
845 24 105LA3247C CARRE 8 X 8 X 20033,02€0,102
1445 24 111LA3247C CARRE 14 X 14 X 20050,57€0,314
1545 24 113LA3247C CARRE 15 X 15 X 20074,09€0,360
1845 24 117LA3247C CARRE 18 X 18 X 200101,03€0,518
2045 24 119LA3247C CARRE 20 X 20 X 20090,33€0,640
2545 24 121LA3247C CARRE 25 X 25 X 200142,88€1,000

Spessore: h8, Ra 1,6
Lunghezza 200 mm : 0, +5 mm

: Segato, Ra 25 - : Rettificato, Ra 1,6

Il prodotto non adatta alla realizzazione di impronte / parti figura che devono ricevere lucidatura tipo ottica.

Lunghezza 200 mm : Tolleranza h11.

: Segato, Ra 25 - : Rettificato, Ra 1,6

Il prodotto non adatta alla realizzazione di impronte / parti figura che devono ricevere lucidatura tipo ottica.
