LA 2738 - Acciaio pretrattato 280-320 HB pronto per l’uso 5019
EN 40CrMnNiMo 8-6-4+QT (Ex AFNOR 40CMND8.6.4+QT) W.Nr 1.2738 – AISI P20 +Ni
Impieghi industriali
Matrici ed elementi di stampi.
Parti meccaniche generiche.
Al momento dell’ordine di blocchi di acciaio grezzi o lavorati, il cliente dovrà, in quanto professionista, controllare la durezza di cui necessita prima di qualsiasi impiego e prima della lavorazione del materiale, tenendo conto che la durezza non è un elemento sostanziale del capitolato di fornitura.
Composizione chimica in % secondo la norma ISO 4957
C | Mn | Si | Cr | Ni | Mo | S | P | Fe | |
Mini | 0,35 | 1,30 | 0,20 | 1,80 | 0,90 | 0,15 | - | - | Base |
Maxi | 0,45 | 1,60 | 0,40 | 2,10 | 1,20 | 0,25 | 0,015 | 0,020 | Base |
Proprietà fisiche a 20 °C
Densità : 7,85
Modulo d’elasticità E : 210 000 N/mm²
Coefficiente di Poisson V : 0,3
Coefficiente medio di dilatazione in m/m* °C
tra 20 °C e 100 °C : 11,1 x 10-6
tra 20 °C e 200 °C : 12,9 x 10-6
Conducibilità termica a 20 °C in W (m*k) : 32
Magnetico
Stato di fornitura
Acciaio consegnato allo stato trattato pronto per l’uso :
- Temprato rinvenuto per una durezza di 280-330 HB.
Valori tipo delle caratteristiche meccaniche allo stato di fornitura:
- Resistenza meccanica Rm : 1000 - 850 MPa.
- Limite elastico Rp 0,2 : 850-700 MPa .
- Allungamento 5d : 17 %.
Controllo US secondo EN 10228-3 Classe 3.

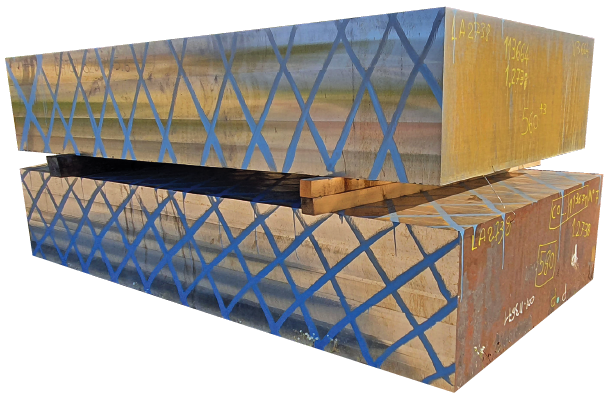

Identificazione: croce blu .
Trattamento termico
Acciaio consegnato pronto per l’uso; consultarci se necessario.
Punti di trasformazione
Ac1 : 705 °C, Ac3 : 795 °C.
Fucinatura
1100 °C - 900 °C seguita da un raffreddamento lento e guidato.
Ricotto
750 °C.
Attitudine all’uso

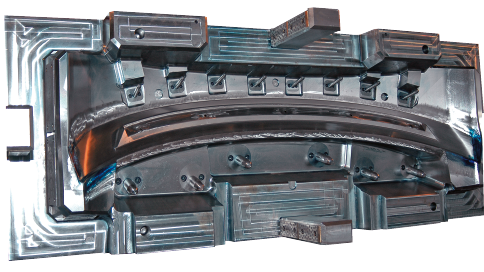

Acciaio per utensili debolmente legato utilizzato nelle attività di realizzazione di stampi per la trasformazione di materie plastiche non abrasive.
Debole resistenza alla corrosione.
Attitudine alla fotoincisione
La tipologia LA2738 è idonea alla fotoincisione.
Questa operazione deve essere preceduta da un test su provetta. In caso di Vs. esigenza particolare, consultateci.
Attitudine alla lucidatura
Idoneo alla lucidatura tipo ‘brillante 6 micron’.
Riferirsi alla tabella delle corrispondenze e delle note tecniche a fine catalogo.
Attitudine alla saldatura
Bacchetta WRLA3 Ø 1,6. Codice Lugand: 43 05 110
Sezioni disponibili in mm
![]() | 180 | 200 | 230 | 250 | 260 | 280 | 300 | 330 | 360 | 380 | 410 | 430 | 460 | 480 |
510 | 540 | 610 | 660 | 710 | 810 | |||||||||
![]() | 425 | 435 | 460 | 480 | 510 | 530 | 560 | 580 | 610 | 635 | 660 | 680 | 710 | 735 |
750 | 780 | 810 |
