Stirato dolce S235JR - Acciaio da costruzione pronto per l’uso 51 01

(ex denominazione E24-2) NF EN 1.0037-DIN St37-2

Proprietà fisiche a 20 °C

Densità : 7,85

Modulo d’elasticità E : 210 000 N/mm²

Coefficiente di Poisson V : 0,27

Coefficiente medio di dilatazione in m/m* °C
tra 20 °C e 100 °C
: 11 x 10-6

Conducibilità termica a 20 °C in W (m*k) : 45

Magnetico

Descrizione

Acciaio da costruzione al carbonio che si può saldare, per uso generale a temperatura ambiente.

Questo acciaio viene consegnato pronto per l’uso con un carico di rottura minima di 27 joule a temperatura ambiente, ed una resistenza meccanica di 36 kf/mm².

Attitudine al trattamento termico molto negativa.

Attitudine alla saldatura

Bacchetta WRLA1 Ø 1,6. Codice Lugand: 43 05 100.

Stato di fornitura

TOLERANZE
h 10Stirato h11 e rettificato h7h 11
Lunghezza0,02%+0,02%
con 10 mm minimo
+0,02%
con 10 mm minimo
flessione massima1 mm/m1 mm/m1 mm/m
sagome1/2 tolleranza su rotondità1/2 tolleranza su rotondità1/2 tolleranza su piano
distorsione4°/m
sezionidimensionirugosità
rotondorettificato
d ≤ 25 mm
d > 25 mm
Ra ≤ 1,6
Ra ≤ 1,6
Ra ≤ 3,2
quadrato o piattosui lati
e ≤ 25 mm

Ra ≤ 5
Ra ≤ 8

Caratteristiche meccaniche

MaterialeSezioneTolleranzaDimensioniCaratteristiche
S235JR
(stirato a freddo)


h 9
h 11
h 11
Ø 3-8 mm
Sezioni 3-7 mm
10 x 2 a 300 x 20 mm
Rm : 520-370 N/mm²

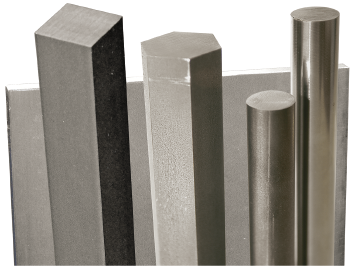

Sezioni disponibili in mm (lunghezza standard 3000/3300 mm)

Stirati dolce S235JR — Stirati 1/2 duro E335

3456781012141516182022
242530354045506070758090100120
45678101214151618202225
3035404550607080100
10x210x310x410x510x610x812x312x412x512x612x812x1015x215x3
15x415x515x615x815x1015x1220x320x420x520x620x820x1020x1220x15
25x225x325x425x525x625x825x1025x1225x1525x2030x230x330x430x5
30x630x830x1030x1230x1530x2030x2535x335x435x535x635x835x1035x12
35x1535x2035x2535x3040x340x440x540x640x840x1040x1240x1540x2040x25
40x3045x550x350x450x550x650x850x1050x1250x1550x2050x2550x3050x35
50x4060x360x560x660x860x1060x1260x1560x2060x2560x3060x3560x40
70x570x670x870x1070x1270x1570x2070x2580x580x680x880x1080x1280x15
80x2080x2580x3080x4080x50100x5100x6100x8100x10100x12100x15100x20100x25100x30
100x40100x50120x10120 x12120x15120x20120x25120x30120x50140x10140x15140x20140x25150x8
150x10150x15150x20150x25150x30150x35150x40150x50160x10160x15160x20160x30180x10180x15
180x20180x25180x30200x10200x15200x20200x25200x30200x50250x20250x40300x20
SS :1013141719222427
30323642465055

Impieghi industriali

Pezzi di meccanica generale debolmente sollecitati utilizzati a temperatura ambiente.

Composizione chimico in %

CMnSiSPNCuFe
Mini-------Base
Maxi0,171,500,030,050,050,010,55Base
